PF Moduł 16
|
|
Wstęp
Falowa natura światła była znana znacznie wcześniej niż odkryto, że jest ono falą elektromagnetyczną. Świadczyły o tym typowe zjawiska falowe, takie jak interferencja, czyli nakładanie się fal, czy dyfrakcja, czyli ugięcie na szczelinie. Warunkiem powstania trwałego obrazu interferencyjnego jest spójność światła, czyli niezmienna w czasie różnica faz między nakładającymi się falami. Naturalne źródła światła emitują światło niespójne, o przypadkowo zmieniającej się fazie. Z tego powodu nie możemy zaobserwować na ścianie wzmocnień i wygaszeń światła pochodzącego na przykład od dwóch żarówek. Takie wzmocnienia i wygaszenia wprawdzie powstają, ale ich położenia chaotycznie i szybko się zmieniają tak, że nasze oko rejestruje tylko jednolicie oświetloną płaszczyznę. Warunek spójności będzie spełniony, jeśli światło rozdzieli się, na przykład, podczas przejścia przez układ szczelin. Wtedy każda szczelina zgodnie zasadą Huyghensa będzie źródłem światła i będzie to światło spójne. W module tym omówimy zjawiska interferencji i dyfrakcji, a także efekty wynikające ze złożenia tych dwóch zjawisk. Pokażemy, jak opisane efekty można wykorzystać w siatce dyfrakcyjnej, a także do badania sieci krystalicznej przez wywołanie zjawiska dyfrakcji promieniowania rentgenowskiego na krysztale. Omówione zostanie również zjawisko Dopplera, dobrze każdemu znane z obserwacji dźwięków towarzyszących ruchowi ulicznemu. |
|
Interferencja światła

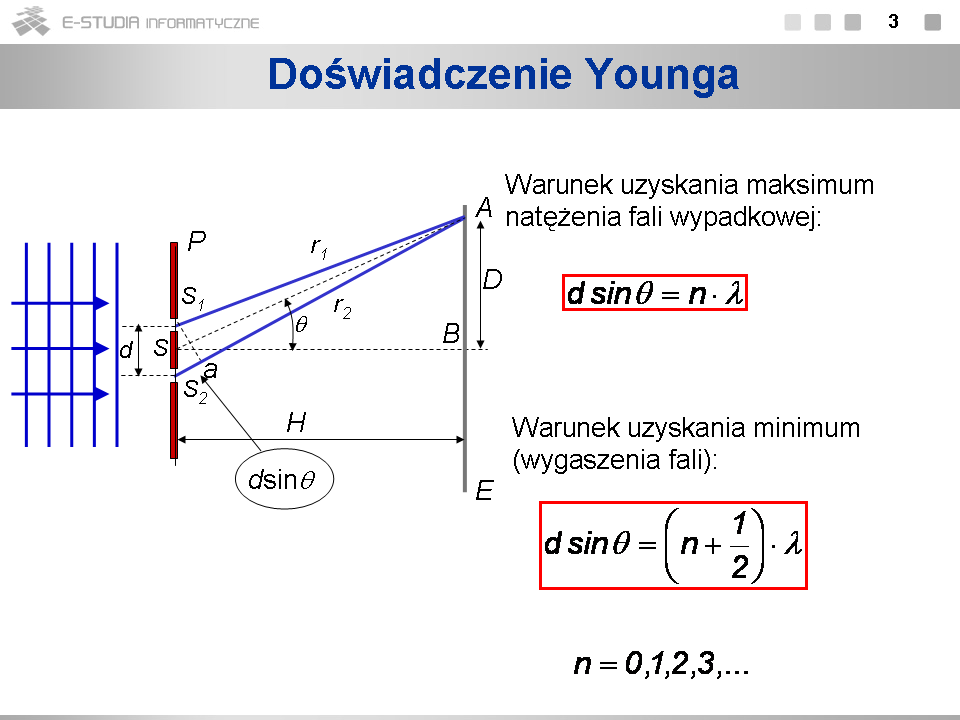

Z zasady superpozycji fal wynika, że jeśli dwie fale przemieszczają się w tym samym ośrodku, to powodowane przez nie zaburzenia w danym punkcie przestrzeni nakładają się, to znaczy, dodają lub odejmują się w zależności od tego, czy są tego samego czy różnego znaku. Zjawiska związane z nakładaniem się fal noszą nawę interferencji. Zjawisko interferencji dla fal świetlnych zostało po raz pierwszy zaobserwowane i zinterpretowane jako przejaw falowej natury światła przez Thomasa Younga w 1801 roku. Uproszczony schemat doświadczenia Younga przedstawia rysunek. Światło w postaci fali płaskiej pada na układ dwóch szczelin i w przesłonie . Interesuje nas rezultat nałożenia się fal w punkcie na ekranie ustawionym za szczelinami. Światło padające symbolizują równoległe niebieskie linie (powierzchnie falowe) i strzałki (promienie) z lewej strony. Promienie świetlne, które przeszły przez szczeliny Parser nie mógł rozpoznać (błąd składni): {\displaystyle S_1\,<math> i <math>S_2\,<math> docierają do punktu <math>A\,<math>, ale drogi ich <math>r_1\,<math> i <math>r_2\,<math> nie są takie same. Jeśli więc faza fali świetlnej była w płaszczyźnie szczelin taka sama, to w punkcie <math>A\,} będzie różna wskutek różnicy dróg. Warunek wzmocnienia lub wygaszenia wynika z geometrycznych zależności zilustrowanych na rysunku. Trzeba tu zwrócić uwagę, że w rzeczywistości odległość ekranu od przesłony jest o wiele większa niż odległość pomiędzy szczelinami tzn. H>>d . W takim przypadku promienie Parser nie mógł rozpoznać (błąd składni): {\displaystyle r_1\,<math> i <math>r_2\,<math> są z dobrym przybliżeniem równoległe, a trójkąty SBA i S1aS2 możemy uznać za podobne, co z kolei oznacza, że kąty ASB i S2S1a są sobie równe. Kąt ASB, który może być łatwo zmierzony, oznaczyliśmy symbolem . Różnica dróg promieni od szczelin do punktu A równa jest . Jeśli różnica ta będzie równa całkowitej wielokrotności długości fali, to nastąpi wzmocnienie, jeśli równa będzie równa nieparzystej wielokrotności połowy długości fali - nastąpi wygaszenie. Warunek uzyskania maksimum natężenia fali wypadkowej zapiszemy w postaci: , warunek uzyskania minimum, czyli wygaszenia:} |
