Wstęp Równania Maxwella w elegancki sposób opisują wszystkie zjawiska dotyczące pola elektrycznego i magnetycznego. Można z nich wyprowadzić znane dawniej prawa empiryczne takie, jak prawo Faradaya czy prawo Ampera. Ale równania Maxwella zawierają jeszcze więcej informacji. Po odpowiednim ich przekształceniu otrzymujemy równanie falowe, a prędkość opisywanej przez nie fali równa jest prędkości światła w próżni. Światło jest więc falą elektromagnetyczną. W tym wykładzie dowiemy się, jakie są jeszcze inne rodzaje fal elektromagnetycznych. Telefony komórkowe, radio, telewizja, łączność satelitarna, nawigacja morska i lotnicza, systemy radiolokacji - wszystko to opiera się na czterech równaniach Maxwella. O elektromagnetycznej naturze światła wiemy od czasów Maxwella, czyli końca XIX wieku. Ale już dwa wieki wcześniej opisywano światło jako falę. Sformułowane przez Pierre'a Fermata w 1650 roku i Christiana Huyghensa w 1678 roku zasady stanowią podstawę optyki geometrycznej. Pokażemy, jak podstawowe prawa optyki: prawo odbicia i załamania światła można uzyskać z tych zasad.

---

Propagacja fal elektromagnetycznych Przypomnijmy sobie podstawowe fakty o propagacji fal. Fala to rozchodzenie się w ośrodku drgań cząsteczek. Wychylenie $\xi$ z położenia równowagi cząstek biorących udział w ruchu falowym, opisuje wzór: $\xi (x,t)=acos(\omega t-kx+\phi )$, gdzie $k=\frac{2\pi }{\lambda }$ jest liczbą falową, $\omega =\frac{2\pi }{T}$ częstością, a $\phi$ - fazą początkową. Funkcja $\xi (x,t)=acos(\omega t-kx+\phi )$ jest rozwiązaniem równania falowego: $\frac{{\partial }^2\xi }{\partial x^2}=\frac{1}{v^2}\frac{{\partial }^2\xi }{\partial t^2}$.

---

Nasze rozważania rozpoczniemy od przypomnienia równań Maxwella, które przedstawiają relacje pomiędzy zmianami pól: elektrycznego i magnetycznego w czasie i przestrzeni.

---

Zapiszmy równania Maxwella dla przypadku, kiedy w przestrzeni nie ma ładunków ani ośrodków materialnych, to jest dla próżni. Kiedy rozważamy rozchodzenie się zaburzeń pola elektrycznego w określonym kierunku, na przykład wzdłuż osi $X$, to z równań Maxwella wynika, że będzie mu towarzyszyło pole magnetyczne skierowane prostopadle do pola elektrycznego i kierunku propagacji. Przyjmijmy, że kierunek pola elektrycznego pokrywa się z osią $Y$ prostokątnego układu współrzędnych, a pola magnetycznego z osią $Z$. Zapiszemy to w postaci: $\overrightarrow{E}=(0,E,0),\overrightarrow{B}=(0,0,B)$. Będziemy rozważali propagację zaburzeń pól w jednym kierunku, wzdłuż osi $x$, z czego wynika, że pola te są jednorodne w kierunkach prostopadłych do kierunku propagacji. Oznacza to, że pochodne $\frac{\partial E}{\partial y},\frac{\partial E}{\partial z},\frac{\partial B}{\partial y},\frac{\partial B}{\partial z}$ równe są zeru, czyli że wartości $E$ i $B$ nie zależą od położenia punktu w kierunkach $Y$ i $Z$, to znaczy w każdym momencie mają te same wartości we wszystkich punktach leżących w płaszczyźnie $YZ$; zależą natomiast od $X$ oraz $t$.

---

Zapiszmy równania Maxwella dla przyjętych założeń. Po obliczeniu pochodnych cząstkowych $\frac{\partial }{\partial x}$ z obu stron pierwszego równania i $\frac{\partial }{\partial t}$ z drugiego, widzimy, że każde z równań zawiera równe sobie wyrażenia: $-\frac{{\partial }^{2}B}{\partial x\partial t}$ oraz $\frac{{\partial }^{2}B}{\partial t\partial x}$. Przyrównanie do siebie drugich stron równań daje bardzo ciekawy rezultat! Równanie $\frac{{\partial }^{2}E}{\partial t^2}=\frac{1}{{\epsilon }_0{\mu }_0}\frac{{\partial }^{2}E}{\partial x^2}$ ma postać podobną do postaci równania falowego. Wykonując różniczkowanie względem czasu dla pierwszego równania oraz względem $x$ dla równania drugiego otrzymujemy analogiczny związek dla pola magnetycznego: $\frac{{\partial }^{2}B}{\partial t^2}=\frac{1}{{\epsilon }_0{\mu }_0}\frac{{\partial }^{2}B}{\partial x^2}$. Oznacza to, że zaburzenia pola elektrycznego i magnetycznego rozchodzą się w postaci fal elektromagnetycznych.

---

Porównując otrzymane równanie z równaniem falowym, widzimy, że wielkość $\frac{1}{{\epsilon }_0{\mu }_0}$ jest kwadratem prędkości fazowej $v$ fali elektromagnetycznej. Podstawiając wartości przenikalności elektrycznej i magnetycznej próżni $({\epsilon }_{0}i{\mu }_0)$ otrzymujemy wartość prędkości $v=3\cdot 10^{8}m/s$. Jest to wartość prędkości światła! W ten sposób Maxwell pierwszy odkrył naturę fizyczną światła, uświadamiając nam, że światło jest falą elektromagnetyczną. Wniosek ten uznawany jest za największe osiągniecie teorii Maxwella! Widzimy, że prędkość światła jest niezależna od częstości drgań czy długości fali. Jest to uniwersalna stała związana bezpośrednio z przenikalnością elektryczną i magnetyczną próżni - podstawowymi charakterystykami pól: elektrycznego i magnetycznego. Wiedząc, że prędkość światła w próżni: $c=\frac{1}{\sqrt{{\epsilon }_0{\mu }_0}}$, rozumiemy, że nie może ona zależeć od układu odniesienia, w którym jest mierzona, bowiem ${\epsilon }_{0}i{\mu }_0$ są stałymi uniwersalnymi. Jest to zgodne z wynikami doświadczeń i stanowi podstawowe założenie szczególnej teorii względności. W ośrodku materialnym o względnej przenikalności elektrycznej $\epsilon$ i magnetycznej $\mu$ prędkość światła jest mniejsza od prędkości światła w próżni $\frac{1}{\sqrt{\epsilon \mu }}$ razy.

---

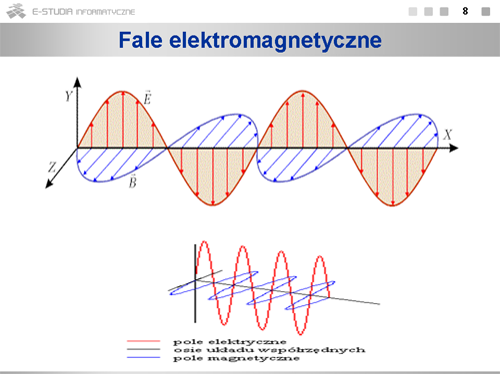

Podsumujmy: zmiany prostopadłych wzajemnie pól elektrycznego i magnetycznego rozchodzą się w kierunku prostopadłym do kierunku obu tych pól z prędkością światła jako fala elektromagnetyczna. Fale elektromagnetyczne są więc falami poprzecznymi. Rozchodzenie się fali elektromagnetycznej ilustruje rysunek. Zwróćmy uwagę, że drgania wektora elektrycznego $\overrightarrow{E}$ i magnetycznego $\overrightarrow{B}$ zachodzą w tej samej fazie: w tych samych punktach przestrzeni oba wektory osiągają wartość maksymalną, czy równą zeru.

---

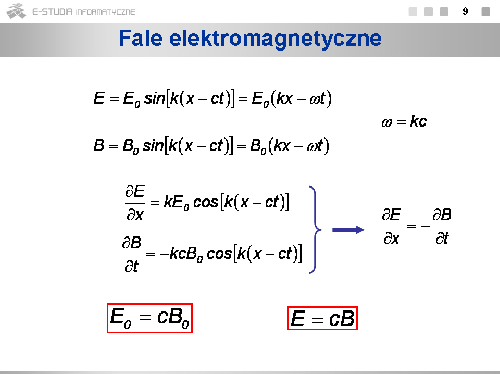

Rozwiązaniem równania falowego są funkcje $E(x,t)$ i $B(x,t)$ opisujące propagację fali elektromagnetycznej. Amplitudy $E_0$ i $B_0$ nie są od siebie niezależne. Rzeczywiście, gdy obliczymy odpowiednie pochodne cząstkowe $E$ i $B$ i wstawimy do równania Maxwella $\frac{\partial E}{\partial x}=-\frac{\partial B}{\partial t}$, otrzymamy związek $E_0=c{B}_0$. Mając na uwadze, że zmiany obu pól przebiegają w ten sam sposób dany powyższymi równaniami, możemy związek pomiędzy amplitudami przenieść na relacje pomiędzy wartościami pól: $E=cB$.

---

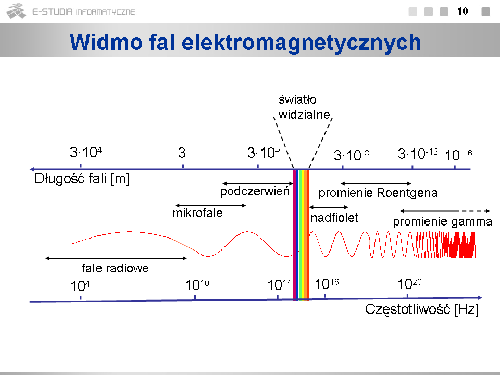

Widmo fal elektromagnetycznych Widmo fal elektromagnetycznych obejmuje wielką rozmaitość zjawisk: od fal radiowych aż po bardzo przenikliwe promieniowanie . Rodzaj fali zależy od sposobu jej generacji. Fale radiowe to fale o długości mierzonej w metrach, a nawet w kilometrach. Fale te generowane są w układach elektrycznych wytwarzających drgania elektromagnetyczne (obwody LC), i charakteryzują się określoną fazą generowanej fali. Ten sposób generacji dotyczy także mikrofal, których długość fali wynosi od $10^{-4}$m do 0,3 m (0,1 mm do 30 cm). Do ich wytwarzania używa się lamp mikrofalowych: elektrony krążąc w polu magnetycznym po spiralach, emitują mikrofale. Promieniowanie podczerwone w zakresie od $7\cdot 10^{-7}$m do $2\cdot 10^{-3}$m emitowane jest przez rozgrzane ciała w wyniku wzbudzeń cieplnych elektronów wewnątrz substancji. Im niższa temperatura ciała tym mniejsze natężenie promieniowania i większa długość fali. Ciała o temperaturze do około $400^{\circ }C$ wysyłają praktycznie tylko promieniowanie podczerwone. Fale w obszarze podczerwieni, które emitowane są wskutek chaotycznych wzbudzeń termicznych atomów i cząsteczek nie zachowują stałej fazy, to znaczy, że nie są spójne. Fale spójne w tym obszarze widmowym mogą być generowane przez lasery. Podobna sytuacja jest także w obszarze światła widzialnego i nadfioletu. Światło widzialne to bardzo wąski zakres długości fal od około $4\cdot 10^{-7}$m do około $7\cdot 10^{-7}$m. Światło o największej długości fali widzimy jako czerwone, a o najmniejszej – fioletowe. Naturalnymi źródłami są ciała ogrzane do temperatury ponad $700^{\circ }C$. Na skutek ruchów cieplnych następuje wtedy wzbudzenie elektronów wewnątrz substancji i przy powrocie do niższych stanów energetycznych następuje emisja światła. Promieniowanie nadfioletowe obejmuje zakres długości fal od $4\cdot 10^{-7}$m do $10^{-8}$m (od 400 do 10 nm). Naturalnymi źródłami są ciała o dostatecznie wysokiej temperaturze. Znikome, ale zauważalne ilości tego promieniowania wysyłają już ciała o temperaturze 3000K i ze wzrostem temperatury natężenie wzrasta. Silnym źródłem jest Słońce, którego temperatura powierzchni wynosi 6000K. Promieniowanie nadfioletowe ma silne działanie fotochemiczne. Przy długości fali poniżej 300 nm wywołuje już jonizację i jest zabójcze dla organizmów żywych, wywołuje lub przyspiesza szereg reakcji chemicznych. Promieniowanie rentgenowskie emitowane jest, gdy przejścia elektronów w atomie dotyczą wewnętrznych powłok elektronowych. Jest to możliwe, gdy elektrony wybijane są przez przyspieszone silnym polem elektrycznym cząstki naładowane. Również podczas hamowania swobodnych elektronów przyspieszonych do dużych prędkości, emitowane jest promieniowanie z zakresu rentgenowskiego. Źródłem promieniowania $\gamma$ o długości fali mniejszej od $10^{-10}$m są procesy zachodzące w jądrze atomowym (np. rozpad pierwiastków promieniotwórczych zawartych w skorupie ziemskiej lub reakcje jądrowe). Promieniowanie to powstaje również podczas procesów jądrowych zachodzących w gwiazdach i galaktykach. Do wielkich zagadek współczesnej nauki należą tak zwane błyski $\gamma$. To dochodzące z głębi Wszechświata impulsy promieniowania $\gamma$, o energii porównywalnej z energią, jaką wydzieli Słońce w ciągu całego swego istnienia (10 mld lat).
