Diagram sekwencji(4)

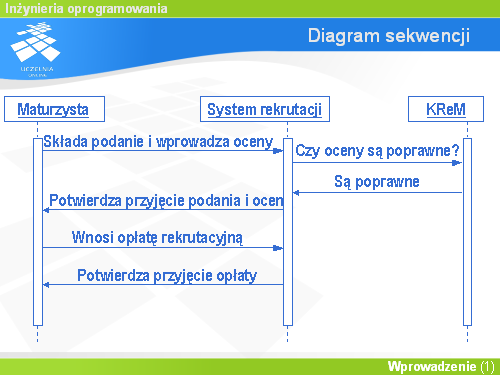

Diagram pokazany na tym slajdzie opisuje komunikację między trzema obiektami: Maturzystą, Systemem rekrutacji na studia i obiektem o nazwie KReM (chodzi tutaj o Krajowy Rejestr Matur – system informatyczny udostępniający wyniki matur z Okręgowych Komisji Egzaminacyjnych). Zgodnie z tym diagramem maturzysta chcący dostać się na studia najpierw składa podanie i wprowadza swoje oceny. Następnie system rekrutacji wysyła do KReM-u zapytanie, czy wprowadzone oceny są poprawne. KReM przesyła komunikat, z którego wynika, że oceny są poprawne. Wtedy system rekrutacji wysyła do maturzysty komunikat z potwierdzeniem przyjęcia podania i ocen. Teraz maturzysta wnosi opłatę rekrutacyjną, a system rekrutacji potwierdza przyjęcie tej opłaty.

Zaletą diagramów sekwencji jest pokazanie jakby z globalnego punktu widzenia (czyli patrząc na wszystkie interesujące nas obiekty), jak wygląda komunikacja między obiektami. Pomaga to zrozumieć działanie opisywanego systemu i jest to informacja, której nie dostarczają inne rodzaje diagramów języka UML.
