Temat ćwiczenia

Stworzenie mobilnej aplikacji, wyświetlającej na ekranie Pocket PC aktualną pozycję użytkownika, listę widocznych satelitów oraz ich pozycję (w formie graficznej).

Aplikacja ma odczytywać dane bezpośrednio z portu COM (lub z pliku) i poddawać analizie wykorzystując stworzony na poprzednich laboratoriach moduł GPS do parsowania danych NMEA-0183.

Wymagania

Znajomość podstaw tworzenia aplikacji mobilnej na Pocket PC.

Skończony moduł GPS z poprzednich zajęć.

Ćwiczenie

Stworzenie nowego projektu

Projekt powinien obejmować urządzenie typu Pocket PC 2003. Należy pamiętać o dodaniu możliwości ustalenia konfiguracji używanego portu szeregowego i odpowiednich przyciskach umożliwiających otwieranie i zamykanie portu.

Po otwarciu portu szeregowego, należy za pomocą timera lub w osobnym wątku odczytywać, co jakiś czas dane przychodzące do portu COM i poddawać je parsowaniu wykorzystując stworzony na poprzednich zajęciach moduł GPS.

Należy wykorzystać opcje OnTick, timera systemowego, który należy dodać do aplikacji, znajdujący się na zakładce Properties:

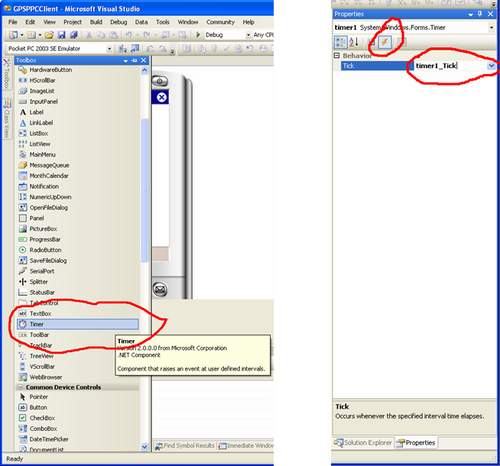

Rysunek 1 – Komponent Timer
Enlarge
Rysunek 1 – Komponent Timer

Przykładowa implementacja zdarzenia OnTick wygląda następująco:

private void timer1_Tick(object sender, EventArgs e)
{
   // odczytaj dane
   byte[] dane = GPSComm.Read();
   if (dane != null)
   {
       // poddaj je parsowaniu
       parser.Parse(dane);
       // uaktualnij formatke i wyswietl biezace dane
       UpdateView();
   }
}

Stworzony na poprzednich zajęciach moduł GPS (jeżeli został stworzony przy wykorzystaniu opcji Class Library bezpośrednio z zakładki Visual C#) będzie musiał zostać przerobiony na moduł Class Library (z zakładki Pocket PC 2003).

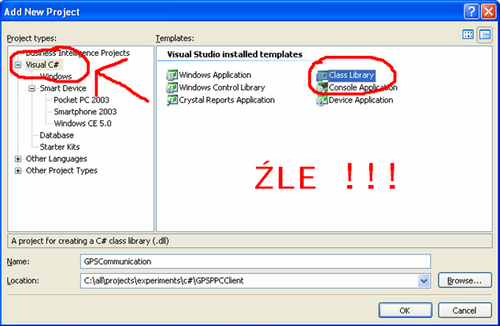

Rysunek 2 – Błędny wybór projektu Class Library
Enlarge
Rysunek 2 – Błędny wybór projektu Class Library

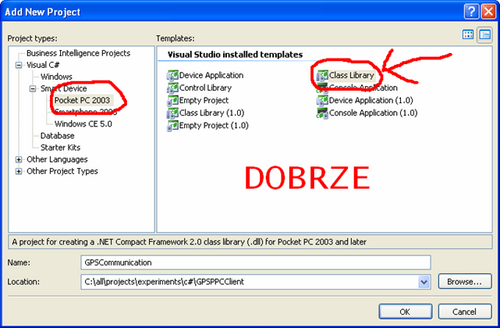

Rysunek 3 – Prawidłowy wybór projektu Class Library
Enlarge
Rysunek 3 – Prawidłowy wybór projektu Class Library

Sposób stworzenia odpowiedniego modułu do komunikacji z portem szeregowym i odczytywania danych z portu szeregowego został przedstawiony poniżej.

Stworzenie modułu komunikacyjnego z portem szeregowym COM

Należy stworzyć klasę odpowiedzialną za odczytywanie i monitorowanie portu COM.

Przy tworzeniu modułu, który powinien działać na Pocket PC, konieczne jest stworzenie go w odpowiedni sposób (należy wybrać opcje Class Library z zakładki Pocket PC 2003) – tak jak pokazano w poprzednim punkcie.

Jest to na tyle ważne, iż inaczej aplikacja Pocket PC nie skompiluje się !

W celu odczytywania danych z portu COM należy skorzystać z namespacu:

using System.IO.Ports;

Klasa GPSCommunication powinna posiadać prywatną zmienną typu SerialPort:

private SerialPort port = new SerialPort();

Klasa powinna zawierać 3 metody:

  • Publiczną metodę otwierającą dany port COM (z określonymi jako argumenty konfiguracjami port – tzn. szybkość w bodach, ilość bitów stopu, kontrola parzystości itp.) – argumenty konfiguracyjne portu mogą być przekazywane do kreatora nowo tworzonego obiektu,
  • Metodę odczytującą dane z portu COM,
  • Metodę zamykającą port COM.

Przykładowe metody są następujące:

public bool Open(string portName,
   Parity parity, int baudRate, int dataBits, StopBits stopBits)
{
   port.PortName = portName;
   port.Parity = parity;
   port.BaudRate = baudRate;
   port.StopBits = stopBits;
   port.DataBits = dataBits;
   try
   {
       port.Open();
   }
   catch (Exception ex)
   {
       System.Diagnostics.Trace.WriteLine(
           "Problem z otwarciem portu! " + ex.ToString());
       return false;
   }
   return true;
}

public void Close()
{
   try
   {
       // zamykam port
       if (port.IsOpen)
           port.Close();
   }
   catch (Exception ex)
   {
       System.Diagnostics.Trace.WriteLine(
       "Problem z zamknieciem portu! " + ex.ToString());
   }
}

public byte[] Read()
{
   byte[] bData = new byte[256];
   try
   {
       port.Read(bData, 0, 256);
       return bData;
   }
   catch (Exception e)
   {
       System.Diagnostics.Debug.WriteLine(e.ToString());
       return null;
   }
}

Wyświetlanie informacji o położeniu i informacji o satelitach

Informacje o bieżącym położeniu mogą być wyświetlanie na odpowiedniej zakładce w odpowiednich Label-ach lub Textbox-ach.

Wyświetlanie graficzne pozycji satelitów

W celu wyświetlenia pozycji satelitów w formie graficznej należy wykorzystać kontrolkę PictureBox z zakładki Properties.

Należy stworzyć metodę ShowSatelites wywoływaną z wnętrza metody UpdateView (która jest wywoływana z wnętrza Timer-a i odpowiada za odświeżenie informacji na formatce).

Wzorzec funkcji rysującej Satelity zamieszczono poniżej:

private void ShowSatelites()
{
   Pen circlePen = new Pen(System.Drawing.Color.DarkBlue,1);

   Graphics g = pictureBox1.CreateGraphics();

   int centerX = pictureBox1.Width/2;
   int centerY = pictureBox1.Height/2;

   double maxPromien = (Math.Min(pictureBox1.Height,pictureBox1.Width)-20) / 2;

   // rysuj okregi
   double[] okregi = new double[] {0,Math.PI/2, Math.PI/3 ,Math.PI / 6};

   foreach(double okrag in okregi)
   {
       double promien = (double) System.Math.Cos(okrag) * maxPromien;
       g.DrawEllipse(circlePen,(int)(centerX - promien),
         (int)(centerY - promien),
         (int)(2 * promien),
         (int)( 2*  promien));
   }

   // zaznacz kreske co 90 stopni
   g.DrawLine(circlePen,centerX-3,centerY,centerX + 3,centerY);
   g.DrawLine(circlePen,centerX,centerY-3,centerX,centerY+3);

   Pen satellitePen =
       new Pen(System.Drawing.Color.LightGoldenrodYellow,4);

   // tutaj w petli powinny byc rysowane poszczegolne satelity}
}

Następnie należy za pomocą odczytanych i sparsowanych danych z modułu GPS wyświetlić aktualny obraz widocznych satelitów.

Dla każdej satelity, można wywołać następującą funkcje rysującą:

// rysuj satelite
double h =
   (double)System.Math.Cos((sat.Elevation * Math.PI) / 180) * maxPromien;

int satX = (int)(centerX + h * Math.Sin((sat.Azimuth * Math.PI) / 180));
int satY = (int)(centerY - h * Math.Cos((sat.Azimuth * Math.PI) / 180));

g.DrawRectangle(satellitePen, satX, satY, 4, 4);

g.DrawString(sat.Id.ToString(),
   new Font("Verdana", 8, FontStyle.Regular),
   new System.Drawing.SolidBrush(Color.Black),
   new Point(satX + 5, satY + 5));

Wykorzystanie komponentu PictureBox daje dodatkowo możliwość zapisania do pliku aktualnego ustawienia satelitów w celach zbierania historii.

Zadanie

Stworzoną aplikację wyświetlającą satelity systemu nawigacji należy rozszerzyć o funkcjonalność skalowania oraz obrotu otrzymanego obrazu rozmieszczenia poszczególnych satelitów. Ponadto przy każdej wyrysowanej satelicie powinna się pojawić informacja na temat jej współrzędnych położenia.
