Temat ćwiczenia

Zapoznanie się ze sposobem przechowywania danych na urządzeniach mobilnych.

Wymagania

Podstawowe wiadomości z zakresu obsługi baz danych i języka SQL.

Ćwiczenie

Wprowadzenie

Microsoft Compact Framework umożliwia użytkownikom wybór sposobu przechowywania danych na urządzeniu mobilnym.

Pliki binarne

Stanowią jedną z podstawowych form przechowywania danych. Charakteryzują się niską zajętością pamięci i małą nadmiarowością danych strukturalnych. Ponadto są ściśle związane z dana architekturą komputera co czyni je trudno przenaszalnymi.

Pliki XML

Podobnie jak pliki INI, dzięki ustrukturyzowanej postaci, pliki XML stanowią podstawowy mechanizm przechowywania danych w systemach heterogenicznych, w których sposób zapisu danych jest uniezależniony od wewnętrznej architektury aplikacji. Wiąże się to ze znacznym wzrostem rozmiarów plików spowodowanym koniecznością występowania dodatkowych danych strukturalnych oraz tekstowym przechowywaniem informacji. Microsoft Compact Framework dostarcza w pełni funkcjonalne klasy XmlDocument oraz XmlReader jednak brak jest mechanizmu walidacji, XPath oraz Generycznej Serializacji.

Baza danych

Baza danych stanowi alternatywę w mechanizmie przechowywania danych zarówno dla plików binarnych jak i plików XML. Użytkownik tworzący aplikację dla urządzenia mobilnego może skorzystać z bazy danych Microsoft SQL Server przeznaczonej dla urządzeń stacjonarnych bądź też z wersji Microsoft SQL Server Mobile Edition bazy danych, przeznaczonej do pracy na urządzeniach mobilnych. Decydując się na rozwiązanie z bazą danych zlokalizowaną na urządzeniu stacjonarnym niezbędne jest zapewnienie dostępu do danych m.in. wykorzystując mechanizm WebService’ów.

Istnieje szereg ograniczeń w dostępie do danych zlokalizowanych w bazie danych Microsoft SQL Server z urządzenia Pocket PC. Ograniczenia te związane są przede wszystkich dostępnością typów danych, ich wsparciem ze strony Pocket PC i ich mapowaniem. Szczegółowe informację dotyczące dostępnych typów danych i ich mapowaniem można znaleźć pod adresem: http://msdn.microsoft.com/library/default.asp?url=/library/en-us/sqlce/htm/_lce_accessing_data.asp

Mechanizm przechowywania danych

Tworząc aplikacje bazodanowe z wykorzystaniem technologii Microsoft Framework bądź też Microsoft CompactFramework musimy zaznajomić się z nowym schematem przechowywania i dostępu do danych, który realizuje technologia Microsoft ADO.NET. Technologia ta umożliwia programiście uzyskanie połączeniowego jak i bezpołączeniowego dostępu do danych, z których każdy charakteryzuje się określonymi cechami.

Dostępne tryby:

  • Tryb połączeniowy – bardzo popularny wśród rozwiązań i aplikacji pracujących na urządzeniach stacjonarnych, w których to fizyczny dostęp do danych z reguły jest zapewniony. Rozwiązanie to charakteryzuje się szybkim dostępem do danych oraz wykonywaniem wszystkich DML bezpośrednio na źródle danych. Minusem tego podejścia jest konieczność zapewnienia stałego połączenia z bazą danych przez cały czas działania aplikacji. Podejście to realizuje obiekt klasy SqlDataReader,
  • Tryb bezpołączeniowy – wydajny w przypadku aplikacji mobilnych oraz rozwiązań, w których to fizyczny dostęp do bazy danych nie może być zapewniony przez cały czas życia aplikacji. Na uwagę zasługuje tutaj obiekt DataSet, który jest reprezentacją struktury relacji znajdującej się w określonej bazie danych. Obiekt ten ma budowę hierarchiczną i składa się m.in. z:
    • DataTable – odpowiednik pojedynczej relacji z bazy danych,
    • DataRow – element obiektu DataTable będący odpowiednikiem krotki,
    • DataColumn – element obiektu DataTable, odpowiednik atrybutu relacji,
    • DataRelation – odpowiednik ograniczenia referencyjnego schematu relacji.

W momencie nawiązania połączenia z bazą danych, na obiekcie DataSet możemy wykonać jedną z dwóch podstawowych czynności:

  • Fill – wypełnienie obiektu DataSet bądź konkretnego obiektu DataTable w wyniku wykonania zapytania SQL,
  • Update – aktualizacja źródła danych na podstawie modyfikacji danych wprowadzonych w obiekcie DataSet. Metoda te realizuje polecenia DML.

Na obiekcie DataSet możemy operować w podobny sposób jak na fizycznym źródle danych. DataSet występuje w dwóch rodzajach:

  • Typowany obiekt DataSet – reprezentuje on własny schemat klasy DataSet, który zawarty jest w pliku z rozszerzeniem .xsd. Dostęp do danych w nim zawartych odbywa się poprzez schemat: <nazwa_obiektu_DataSet>.<nazwa_obiektu_DataTable>
  • Generyczny DataSet – jest to standardowa instancja klasy DataSet udostępniana przez technologię ADO.NET. Jest on bardziej niewygodny w odwoływaniu się do poszczególnych jego składowych, gdyż realizowane jest za pomocą następującego schematu: <nazwa_obiektu_DataSet>.Tables[”nazwa relacji bazodanowej”].Rows

Utworzenie aplikacji mobilnej z wykorzystaniem Microsoft SQL Server Mobile Edition

Stworzenie aplikacji na urządzenie mobilne wykorzystujące bazę danych możemy rozpocząć od przygotowania schematu bazy danych. Wykonać to możemy bezpośrednio z poziomu środowiska Visual Studio. Aby sprawdzić czy serwer bazy danych jest uruchomiony, wykorzystać możemy narzędzie SQL Server Configuration Manager i w razie konieczności uruchomić serwer bazy danych ręcznie. Jeżeli nie jest możliwe włączenie usługi należy wybrać własność Properties i na zakładce Service ustawić pole Start Mode w tryb Manual lub Automatic.

Po uruchomieniu środowiska Visual Studio 2005 i stworzeniu pustej aplikacji dla urządzenia Pocket PC (patrz laboratorium 1) możemy przystąpić do zdefiniowania schematu relacji bazy danych. Jako baza danych posłuży nam MS SQL Server 2005 Mobile Edition. Zdefiniowanie schematu bazy danych rozpoczynamy od utworzenia połączenia z bazą danych. W tym celu z dostępnej zakładki Server Explorer wybieramy Connect to Database (Rysunek 1).

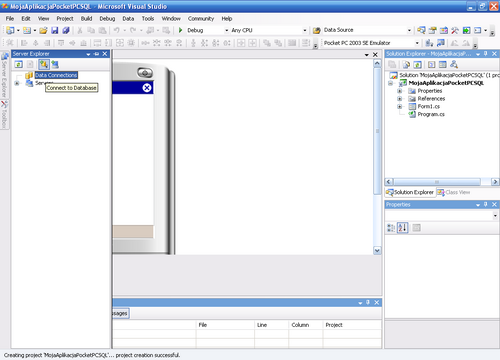

Rysunek 1 – Zakładka Server Explorer
Enlarge
Rysunek 1 – Zakładka Server Explorer
Rysunek 2 – Okno dialogowe tworzenia połączenia z bazą danych
Enlarge
Rysunek 2 – Okno dialogowe tworzenia połączenia z bazą danych

W wyświetlonym oknie dialogowym (Rysunek 2) poleceniem Change definiujemy rodzaj bazy danych, z której będziemy korzystać. Wybieramy opcję Microsoft SQL Server Mobile Edition. W kolejnym kroku jako Data source wybieramy My Computer, a następnie tworzymy nową bazę danych poprzez polecenie Create.

W nowym oknie dialogowym wybieramy lokalizację dla tworzonej bazy danych (polecenie Browse), oraz podajemy hasło dostępu do bazy danych (Rysunek 3).

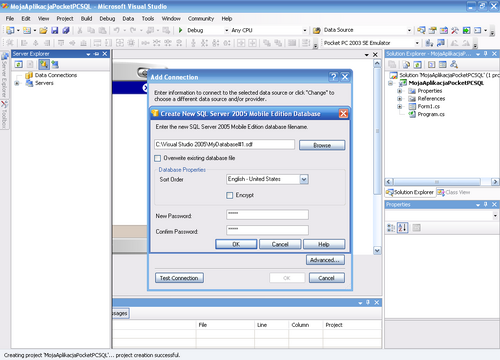

Rysunek 3 – Okno dialogowe tworzenia nowej bazy danych
Enlarge
Rysunek 3 – Okno dialogowe tworzenia nowej bazy danych

Obydwa okna zatwierdzamy poprzez polecenie OK.

Możemy przystąpić do zdefiniowania nowej tabeli w bazie danych. W zakładce Server Explorer wybieramy naszą bazę danych (MyDatabase#1.sdf) i na elemencie Tables z menu kontekstowego wybieramy Create Table (Rysunek 4).

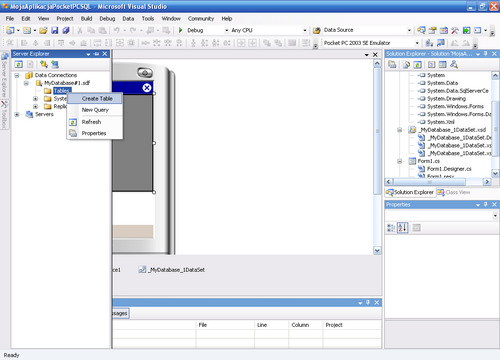

Rysunek 4 – Tworzenie nowej tabeli w bazie danych
Enlarge
Rysunek 4 – Tworzenie nowej tabeli w bazie danych

W oknie dialogowym podajemy nazwę tworzonej tabeli i definiujemy atrybuty tabeli (dla każdego atrybutu określić możemy jego typ, długość, obowiązkowość, unikalność oraz czy stanowi część klucza podstawowego relacji) (Rysunek 5). Całość zatwierdzamy.

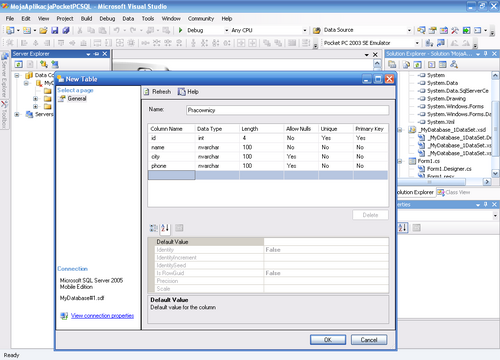

Rysunek 5 – Okno dialogowe tworzenia nowej tabeli w bazie danych
Enlarge
Rysunek 5 – Okno dialogowe tworzenia nowej tabeli w bazie danych

Dodanie krotek do bazy danych wykonujemy poprzez wybranie opcji Open z menu kontekstowego tabeli Pracownicy w zakładce Server Explorer (Server Explorer -> Data Connections -> MyDatabase#1.sdf -> Tables -> Pracownicy -> Open) (Rysunek 6).

Rysunek 6 – Dodawanie nowych krotek do bazy danych
Enlarge
Rysunek 6 – Dodawanie nowych krotek do bazy danych

Do wyświetlenia danych z bazy danych możemy posłużyć się komponentem DataGrid. Umieszczamy go na formie aplikacji.

W zakładki Properties komponentu DataGrid, w opcji Data Source wybieramy Add Project Data Source. Z wyświetlonego okna dialogowego wybieramy Database a następnie Next (Rysunek 7).

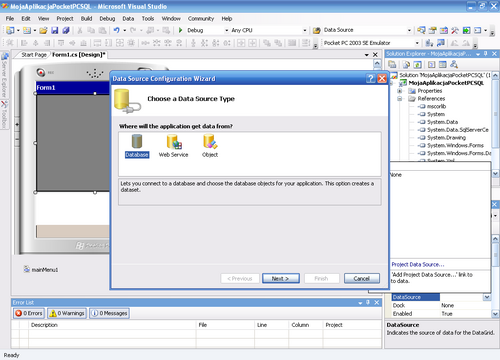

Rysunek 7 – Okno dialogowe definiowania źródła danych dla komponentu
Enlarge
Rysunek 7 – Okno dialogowe definiowania źródła danych dla komponentu

W zależności od wymagań stawianych bezpieczeństwu aplikacji możemy zdefiniować czy hasło dostępu do bazy danych ma być przesyłane jako część adresu bazy danych (Connection string) (Rysunek 8).

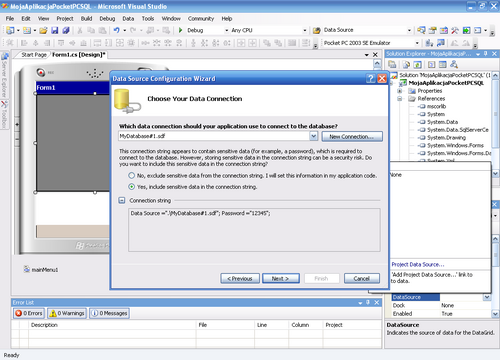

Rysunek 8 – Określenie sposobu przesyłania hasła dostępu do bazy danych
Enlarge
Rysunek 8 – Określenie sposobu przesyłania hasła dostępu do bazy danych

Zaznaczamy elementy bazy danych, które mają znaleźć się w obiekcie DataSet (Rysunek 9).

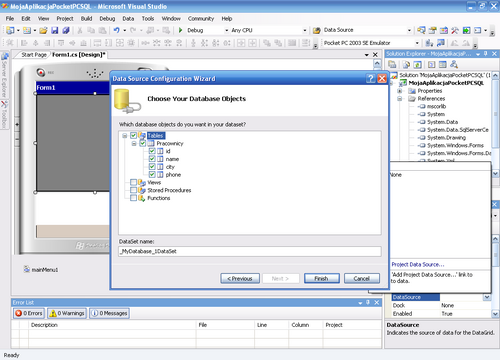

Rysunek 9 – Wybór tabel do obiektu DataSet
Enlarge
Rysunek 9 – Wybór tabel do obiektu DataSet

Zatwierdzamy poprzez Finish.

Uruchamiamy aplikację.

Zadanie

Należy stworzyć prosty system magazynowy wspomagający pracę magazyniera.

Przygotować następujące dwie tabele w bazie danych o nazwie MAGAZYN:

KATEGORIE_CZESCI

#id_kategorii int – klucz podstawowy relacji
nazwa varchar(100)

CZESCI_MOTORYZACYJNE

#id_czesci int – klucz podstawowy relacji
id_kategorii int – klucz obcy do relacji KATEGORIE_CZESCI
nazwa varchar(200)
opis varchar(500)

Następnie należy utworzyć na formatce element ComboBox, w którym będą znajdować się wszystkie dostępne do wyboru Kategorie Części pobrane z tabeli KATEGORIE_CZESCI z bazy danych. Następnie należy stworzyć obiekt DataGrid, w którym wyświetlone będą wszystkie Części Motoryzacyjne z danej Kategorii wybranej z ComboBox. Jako parametr posłuży Id Kategorii wybranej Kategorii części motoryzacyjnych.
