Definicja czwórnika

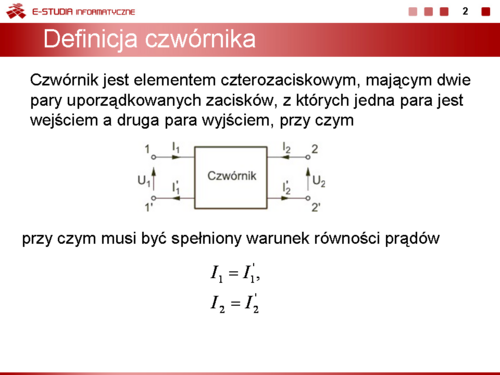

Czwórnik jest elementem czterozaciskowym, mającym dwie pary uporządkowanych zacisków, z których jedna para jest wejściem a druga para wyjściem Oznaczenie czwórnika z zaznaczonymi zwrotami prądów i napięć końcówkowych jest przedstawione na rysunku na slajdzie obok. W odniesieniu do wejścia i wyjścia czwórnika musi być spełniony warunek równości prądów:

I_1=I_1^'
I_2=I_2^'

jak to zaznaczono na rysunku. Sygnały prądu i napięcia po stronie wejściowej oznaczać będziemy ze wskaźnikiem 1, a po stronie wyjściowej – ze wskaźnikiem 2. Przyjmiemy umownie, że oba prądy: na wejściu i wyjściu są zwrócone do prostokąta oznaczającego czwórnik.

W zależności od elementów tworzących obwód, czwórnik może być liniowy (gdy wszystkie elementy obwodu są liniowe) lub nieliniowy. W dalszych rozważaniach ograniczymy się wyłącznie do czwórników liniowych. Czwórnik nazywać będziemy pasywnym, jeśli nie wytwarza energii a jedynie pobiera ją ze źródła zasilającego i przetwarza w określony sposób. Czwórnik złożony z samych elementów pasywnych R, L, C i M jest zawsze czwórnikiem pasywnym. Czwórnik pasywny jest zdolny do gromadzenia i rozpraszania energii pobranej ze źródła, może ją również oddawać na zewnątrz, jednak w dowolnej chwili czasowej t\, energia ta nie może przewyższać energii pobranej. Czwórnik, który nie spełnia powyższych warunków jest czwórnikiem aktywnym (generatorem energii).


Równania czwórnika

Czwórnik może być scharakteryzowany za pomocą równań liniowych wiążących ze sobą dwie wielkości prądowe i dwie napięciowe dotyczące bramy wejściowej i wyjściowej: I_1, I_2, U_1 oraz U_2. W zależności od wyboru zmiennych można wyróżnić 6 podstawowych postaci równań czwórnika. Są to

  • postać admitancyjna, w której prądy wejściowy i wyjściowy (I_1, I_2) są wyrażone w zależności od napięć zewnętrznych (U_1, U_2)
  • postać impedancyjna, w której napięcia wejściowe i wyjściowe (U_1, U_2) są wyrażone w zależności od prądów końcówkowych (I_1, I_2)
  • postać hybrydowa w której para wielkości (U_1, I_2) jest wyrażona jako funkcja drugiej pary (I_1, U_2)
  • postać hybrydowa odwrotna w której para wielkości (I_1, U_2) jest wyrażona jako funkcja drugiej pary (U_1, I_2)
  • postać łańcuchowa w której para wielkości (U_1, I_1) dotycząca zacisków wejściowych jest wyrażona jako funkcja drugiej pary (U_2, I_2) związanej z zaciskami wyjściowymi
  • postać łańcuchowa odwrotna w której para wielkości (U_2, I_2) dotycząca zacisków wyjściowych jest wyrażona jako funkcja drugiej pary (U_1, I_1) związanej z zaciskami wejściowymi.

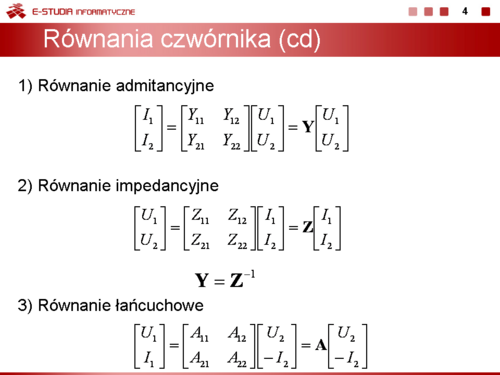

Równanie admitancyjne

Jeżeli za zmienne niezależne przyjmie się napięcia obu bram U_1 oraz U_2 czwórnik przyjmie opis admitancyjny, który można wyrazić w postaci

\begin{bmatrix} I_1 \\ I_2 \end{bmatrix} = \begin{bmatrix} Y_{11} & Y_{12} \\ Y_{21} & Y_{22} \end{bmatrix} \begin{bmatrix} U_1 \\ U_2 \end{bmatrix} =\mathbf{Y} \begin{bmatrix} U_1 \\ U_2 \end{bmatrix}

Macierz \mathbf{Y}\, jest nazywana macierzą admitancyjną a parametry tej macierzy mają interpretację admitancji operatorowych.


Równanie impedancyjne

Jeżeli za zmienne niezależne przyjmie się prądy obu bram I_1 oraz I_2 , czwórnik przyjmie opis impedancyjny, który można wyrazić w postaci

\begin{bmatrix} U_1 \\ U_2 \end{bmatrix} = \begin{bmatrix} Z_{11} & Z_{12} \\ Z_{21} & Z_{22} \end{bmatrix} \begin{bmatrix} I_1 \\ I_2 \end{bmatrix} =\mathbf{Z} \begin{bmatrix} I_1 \\ I_2 \end{bmatrix}

Macierz \mathbf{Z}\, jest nazywana macierzą impedancyjną a parametry tej macierzy mają interpretację impedancji operatorowych. Łatwo jest udowodnić, że macierze impedancyjna i admitancyjna są powiązane relacją

\mathbf{Y}=\mathbf{Z}^{-1}


Równanie łańcuchowe

Równanie łańcuchowe czwórnika uzależnia prąd i napięcie na wejściu czwórnika od prądu i napięcia na jego wyjściu

\begin{bmatrix} U_1 \\ I_1 \end{bmatrix} = \begin{bmatrix} A_{11} & A_{12} \\ A_{21} & A_{22} \end{bmatrix} \begin{bmatrix} U_2 \\ -I_2 \end{bmatrix} =\mathbf{A} \begin{bmatrix} U_2 \\ -I_2 \end{bmatrix}

W równaniu tym, inaczej niż w pozostałych opisach, przyjmuje się prąd I_2 wypływający z czwórnika, w związku z czym przy założonym na wstępie zwrocie prądu do czwórnika w opisie pojawia się prąd wyjściowy ze znakiem minus. Elementy macierzy łańcuchowej A nazywane są parametrami łańcuchowymi czwórnika.

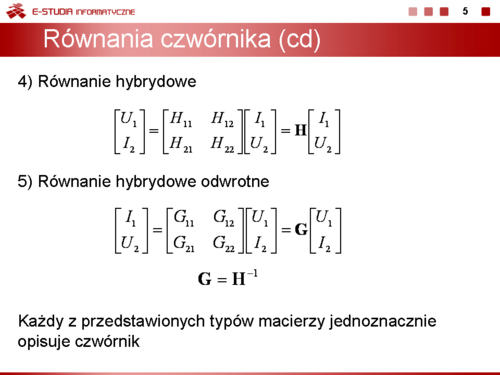

Równania hybrydowe

Przy opisie hybrydowym za zmienne niezależne wybiera się prąd wejściowy i napięcie wyjściowe czwórnika. Równanie hybrydowe przyjmuje się w postaci

\begin{bmatrix} U_1 \\ I_2 \end{bmatrix} = \begin{bmatrix} H_{11} & H_{12} \\ H_{21} & H_{22} \end{bmatrix} \begin{bmatrix} I_1 \\ U_2 \end{bmatrix} =\mathbf{H} \begin{bmatrix} I_1 \\ U_2 \end{bmatrix}

w której \mathbf{H}\, jest macierzą hybrydową. Jak widać z opisu hybrydowego parametr H_{11} ma interpretację impedancji a H_{22} admitancji. Parametry H_{12} i H_{21} są bezwymiarowe i wyrażają stosunek odpowiednio dwu napięć i dwu prądów w obwodzie.


Zamieniając zmienne wejściowe i wyjściowe otrzymuje się opis hybrydowy odwrotny czwórnika w postaci

\begin{bmatrix} I_1 \\ U_2 \end{bmatrix} = \begin{bmatrix} G_{11} & G_{12} \\ G_{21} & G_{22} \end{bmatrix} \begin{bmatrix} U_1 \\ I_2 \end{bmatrix} =\mathbf{G} \begin{bmatrix} U_1 \\ I_2 \end{bmatrix}

Stanowi on odwrotność opisu hybrydowego macierzą \mathbf{H}\,. Obie macierze powiązane są następująca relacją

\mathbf{G}=\mathbf{H}^{-1}

Duża liczba stosowanych opisów macierzowych czwórnika wynika również z faktu, że dla niektórych czwórników pewne opisy mogą nie istnieć. Najbardziej uniwersalne pod tym względem są opisy hybrydowe wykorzystujące macierz \mathbf{H}\, lub \mathbf{G}\,, które można otrzymać dla większości obwodów elektrycznych.


Jako przykład wyznaczymy opis czwórnika przedstawionego na rysunku na slajdzie 6. Czwórnik ten nosi nazwę czwórnika typu T\, i jest jedną z najpopularniejszych struktur czwórnikowych.


Rozwiązanie

Z prawa napięciowego i prądowego Kirchhoffa zastosowanego do obwodu z rysunku można napisać następujące równania

I_1=I-I_2=YU_2+(1+Z_2Y)(-I_2)
U_1=U_2+Z_1I_1-Z_2I_2

Po podstawieniu równania pierwszego do drugiego otrzymuje się

U_1=(1+Z_1Y)U_2+(Z_1+Z_2+Z_1Z_2Y)(-I_2)

Jeśli jako opis macierzowy przyjmiemy równanie łańcuchowe to zależności określające prąd wejściowy i napięcie wejściowe w funkcji prądu i napięcia wyjściowego można zapisać w postaci

\begin{bmatrix} U_1 \\ I_1 \end{bmatrix} = \begin{bmatrix} 1+Z_1Y & Z_1+Z_2+Z_1Z_2Y \\ Y & 1+Z_2Y \end{bmatrix} \begin{bmatrix} U_2 \\ -I_2 \end{bmatrix}

Macierz łańcuchowa \mathbf{A}\, dana jest więc wzorem

\mathbf{A}= \begin{bmatrix} 1+Z_1Y & Z_1+Z_2+Z_1Z_2Y \\ Y & 1+Z_2Y \end{bmatrix}

Jeśli jako opis macierzowy przyjmiemy równanie impedancyjne, wówczas z przetworzenia równania łańcuchowego otrzymujemy

\begin{bmatrix} U_1 \\ U_2 \end{bmatrix} = \begin{bmatrix} Z+Z_1 & Z \\ Z & Z+Z_2 \end{bmatrix} \begin{bmatrix} I_1 \\ I_2 \end{bmatrix}

Macierz impedancyjna dana jest więc w postaci

\mathbf{Z}= \begin{bmatrix} Z+Z_1 & Z \\ Z & Z+Z_2 \end{bmatrix}

Jest to macierz symetryczna, która jest równa macierzy oczkowej obwodu tworzącego analizowany czwórnik.

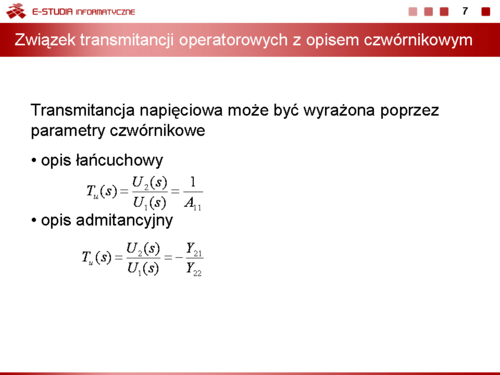

Pokażemy związek opisu transmitancyjnego z parametrami macierzowymi czwórnika.


Transmitancja napięciowa

Weźmy pod uwagę transmitancję napięciową, jako stosunek napięcia wyjściowego do napięcia wejściowego w dziedzinie operatorowej przy założeniu zerowego prądu obciążenia czwórnika (I_2(s)=0)

T_u(s)={U_2(s) \over U_1(s)}

Z równania łańcuchowego, wobec I_2(s)=0 otrzymujemy

U_1(s)=A_{11}U_2(s)

Stąd

T_u(s)={U_2(s) \over U_1(s)}={1 \over A_{11}}

O transmitancji napięciowej decyduje jeden parametr łańcuchowy A_{11} czwórnika. W identyczny sposób uzyskać można relację wiążącą transmitancję napięciową z parametrami dowolnego opisu czwórnikowego. Przykładowo na podstawie opisu admitancyjnego z równania drugiego czwórnika, wobec I_2=0, wynika

I_2=Y_{21}U_1+Y_{22}U_2=0

Stąd

T_u(s)={U_2(s) \over U_1(s)}=-{Y_{21} \over Y_{22}}

Impedancja wejściowa

Określenie funkcji impedancji wejściowej układu czwórnika wymaga ustalenia przy jakiej impedancji obciążenia badany jest czwórnik. Załóżmy w ogólności obciążenie czwórnika impedancją Zo. Z równań łańcuchowych czwórnika otrzymuje się

U_1(s)=A_{11}U_2(s)+A_{12}(-I_2(s))=A_{11}U_2(s)+A_{12}Y_0U_2(s)
I_1(s)=A_{21}U_2(s)+A_{22}(-I_2(s))=A_{21}U_2(s)+A_{22}Y_0U_2(s)

gdzie Y_0 oznacza admitancję obciążenia (odwrotność impedacji Z_0, Y_0=1/Z_0). Z powyższych równań otrzymuje się

Z_{we}(s)={U_1(s) \over I_1(s)}={A_{11}+A_{12}Y_0 \over A_{21}+A_{22}Y_0}

Impedancja wejściowa czwórnika obciążonego jest funkcją wszystkich parametrów łańcuchowych tego czwórnika. Pewne uproszczenia powstają w stanach szczególnych obciążeń. Na przykład w stanie jałowym na zaciskach wyjściowych (Y_0=0)

Z_{we}(s)={A_{11} \over A_{21}}

oraz w stanie zwarcia na wyjściu (Y_0=\infty)

Z_{we}(s)={A_{12} \over A_{22}}

impedancja wejściowa zależy wyłącznie od dwóch parametrów łańcuchowych. Identyczne zależności określające impedancje wejściową otrzymać można na podstawie dowolnego opisu czwórnikowego.

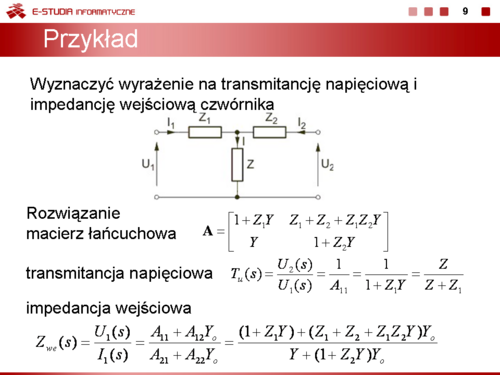

Wyznaczyć wyrażenie na transmitancję napięciową i impedancję wejściową czwórnika z poprzedniego przykładu.

Rozwiązanie

Macierz łańcuchowa czwórnika ma postać

\mathbf{A}= \begin{bmatrix} 1+Z_1Y & Z_1+Z_2+Z_1Z_2Y \\ Y & 1+Z_2Y \end{bmatrix}

Transmitancja napięciowa w stanie jałowym na wyjściu jest więc równa

T_u(s)={U_2(s) \over U_1(s)}={1 \over A_{11}}={1 \over 1+Z_1Y}={Z \over Z+Z_1}

Wobec braku obciążenia czwórnika przez impedancję Z_2 nie przepływa prąd, stąd całe napięcie wyjściowe pochodzi z impedancji poprzecznej Z\, (dzielnik impedancyjny).

Impedancja wejściowa czwórnika przy obciążeniu bramy wyjściowej impedancją Z_0 na podstawie wzoru jest równa

Z_{we}(s)={U_1(s) \over I_1(s)}={A_{11}+A_{12}Y_0 \over A_{21}+A_{22}Y_0}={(1+Z_1Y)+(Z_1+Z_2+Z_1Z_2Y)Y_0 \over Y+(1+Z_2Y)Y_0}

Jest ona funkcją wszystkich parametrów układu oraz impedancji obciążenia.


Połączenie łańcuchowe, zwane również kaskadowym czwórników to takie połączenie , w którym zaciski wejściowe jednego czwórnika są przyłączone do zacisków wyjściowych poprzedniego. Przykład połączenia łańcuchowego dwu czwórników przedstawiony jest na rysunku obok.

Łatwo jest pokazać, że macierz łańcuchowa \mathbf{A}\, czwórników połączonych kaskadowo jest równa iloczynowi macierzy łańcuchowych poszczególnych czwórników tworzących to połączenie

\mathbf{A}=\mathbf{A}_1 \cdot \mathbf{A}_2

Przy większej liczbie czwórników połączonych kaskadowo macierz łańcuchowa wypadkowa jest równa iloczynowi macierzy łańcuchowych wszystkich czwórników branych w kolejności ich występowania w łańcuchu.

\mathbf{A}=\mathbf{A}_1 \mathbf{A}_2 \cdots \mathbf{A}_n

Należy zwrócić uwagę, że przy mnożeniu macierzy istotna jest kolejność tych macierzy, gdyż w ogólności \mathbf{A}_1 \cdot \mathbf{A}_2\neq \mathbf{A}_2 \cdot \mathbf{A}_1


Dwa czwórniki są połączone szeregowo, jeśli spełnione są warunki:
  • prąd wejściowy jednego czwórnika jest równy prądowi wejściowemu drugiego a prąd wyjściowy jednego czwórnika jest równy prądowi wyjściowemu drugiego
  • napięcie wejściowe (wyjściowe) połączenia jest równe sumie napięć wejściowych (wyjściowych) każdego czwórnika.

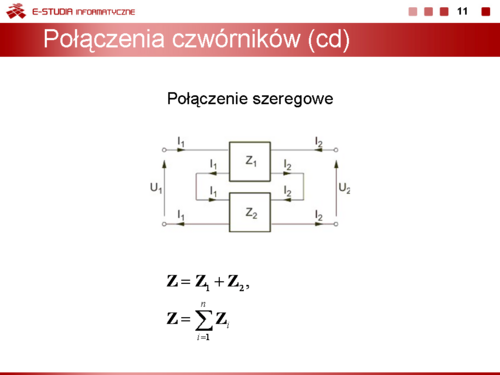

Na rysunku obok przedstawiono układ dwu czwórników połączonych szeregowo, spełniający powyższe warunki.

Łatwo jest pokazać, że w połączeniu szeregowym czwórników macierz impedancyjna \mathbf{Z}\, połączenia jest równa sumie macierzy impedancyjnych każdego czwórnika. Oznacza to, że

\mathbf{Z}=\mathbf{Z}_1+\mathbf{Z}_2

Przy większej liczbie czwórników połączonych szeregowo macierz impedancyjna wypadkowa jest równa sumie macierzy impedancyjnych wszystkich czwórników występujących w połączeniu.

\mathbf{Z}=\sum_{i=1}^n \mathbf{Z}_i

Kolejność sumowania macierzy impedancyjnych nie odgrywa żadnej roli.


Dwa czwórniki są połączone równolegle, jeśli spełnione są warunki:
  • napięcie wejściowe każdego czwórnika jest takie samo, podobnie napięcie wyjściowe
  • prąd wejściowy (wyjściowy) połączenia jest równy sumie prądów wejściowych (wyjściowych) każdego czwórnika.

Ponadto w tym przypadku należy zapewnić spełnienie warunków regularności połączenia zdefiniowanych odpowiednią równością prądów.

Na rysunku obok przedstawiono układ dwu czwórników połączonych równolegle, spełniający powyższe warunki.

Łatwo jest pokazać, że w połączeniu równoległym czwórników macierz admitancyjna \mathbf{Y}\, połączenia jest równa sumie macierzy admitancyjnych każdego czwórnika. Oznacza to, że

\mathbf{Y}=\mathbf{Y}_1+\mathbf{Y}_2

Przy większej liczbie czwórników połączonych równolegle macierz admitancyjna wypadkowa jest równa sumie macierzy admitancyjnych wszystkich czwórników występujących w połączeniu.

\mathbf{Y}=\sum_{i=1}^n \mathbf{Y}_i

Kolejność sumowania macierzy admitancyjnych nie odgrywa żadnej roli.


Dwa czwórniki są połączone szeregowo-równolegle, jeśli spełnione są warunki:
  • prąd wejściowy każdego czwórnika jest taki sam a napięcie wejściowe połączenia jest równe sumie napięć wejściowych każdego czwórnika
  • prąd wyjściowy połączenia jest równy sumie prądów wyjściowych każdego czwórnika a napięcie wyjściowe obu czwórników jest takie samo.

Ponadto w tym przypadku należy zapewnić spełnienie warunku regularności połączenia zdefiniowanego odpowiednią równością prądów.

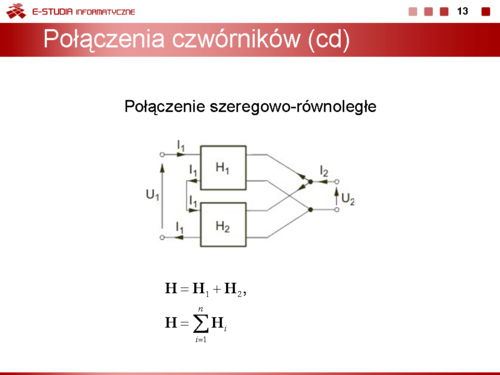

Na rysunku obok przedstawiono układ dwu czwórników połączonych szeregowo-równolegle (szeregowo po stronie zacisków wejściowych i równolegle po stronie zacisków wyjściowych), spełniający powyższe warunki.

Łatwo jest pokazać, że w połączeniu szeregowo-równoległym czwórników macierz hybrydowa H\, połączenia jest równa sumie macierzy hybrydowych \mathbf{H}\, każdego czwórnika. Oznacza to, że

\mathbf{H}=\mathbf{H}_1+\mathbf{H}_2

Przy większej liczbie czwórników połączonych szeregowo-równolegle macierz hybrydowa \mathbf{H}\,, wypadkowa dla całego połączenia jest równa sumie macierzy hybrydowych \mathbf{H}\, wszystkich czwórników występujących w połączeniu.

\mathbf{H}=\sum_{i=1}^n \mathbf{H}_i

Kolejność sumowania macierzy hybrydowych nie odgrywa żadnej roli.


Dwa czwórniki są połączone równolegle-szeregowo, jeśli spełnione są warunki:
  • napięcie wejściowe każdego czwórnika jest takie samo a prąd wejściowy połączenia jest równy sumie prądów wejściowych każdego czwórnika
  • prąd wyjściowy każdego czwórnika jest taki sam a napięcie wyjściowe połączenia jest równe sumie napięć wyjściowych każdego z nich.

Ponadto w tym przypadku należy zapewnić spełnienie warunku regularności połączenia zdefiniowanego odpowiednią równością prądów.

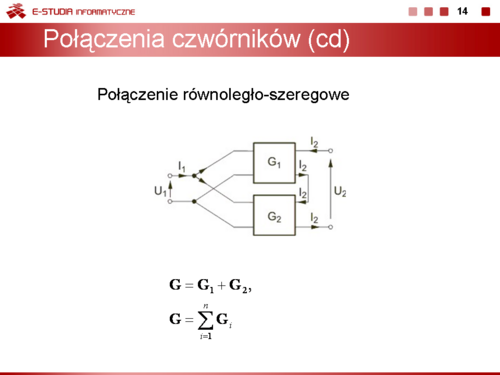

Na rysunku obok przedstawiono układ dwu czwórników połączonych równolegle-szeregowo (równolegle po stronie zacisków wejściowych i szeregowo po stronie zacisków wyjściowych), spełniający powyższe warunki.

Łatwo jest pokazać, że w połączeniu równolegle-szeregowym czwórników macierz hybrydowa odwrotna \mathbf{G}\, połączenia jest równa sumie macierzy hybrydowych G\, każdego czwórnika. Oznacza to, że

\mathbf{G}=\mathbf{G}_1+\mathbf{G}_2

Przy większej liczbie czwórników połączonych równolegle-szeregowo macierz hybrydowa odwrotna \mathbf{G}\,, wypadkowa dla całego połączenia jest równa sumie macierzy hybrydowych \mathbf{G}\, wszystkich czwórników występujących w połączeniu.

\mathbf{G}=\sum_{i=1}^n \mathbf{G}_i

Kolejność sumowania macierzy nie odgrywa żadnej roli.


Żyrator

Żyrator jest czwórnikiem opisanym następującą macierzą łańcuchową

\begin{bmatrix} U_1 \\ I_1 \end{bmatrix} = \begin{bmatrix} 0 & R_z \\ G_z & 0 \end{bmatrix} \begin{bmatrix} U_2 \\ -I_2 \end{bmatrix}

Parametr G_z jest nazywany konduktancją żyracji a R_z=1/G_z rezystancją. Oznaczenia graficzne żyratora przedstawione są na rysunku obok.

Znak minus występujący przy prądzie wyjściowym wynika z przyjętego zwrotu prądu wyjściowego (do pudełka). Równaniu łańcuchowemu żyratora odpowiada opis admitancyjny o postaci

\begin{bmatrix} I_1 \\ I_2 \end{bmatrix} = \begin{bmatrix} 0 & G_z \\ -G_z & 0 \end{bmatrix} \begin{bmatrix} U_1 \\ U_2 \end{bmatrix}

Najważniejszą własnością żyratora jest przetwarzanie impedancji obciążenia w impedancję odwrotnie proporcjonalną do niej. Rozważmy układ żyratora obciążonego impedancją Z_o.

Impedancja wejściowa takiego układu zdefiniowana w postaci

Z_{we}={U_1 \over I_1}

A_{11}=0, A_{12}=R_z, A_{21}=G_z, A_{22}=0, więc

Z_{we}={A_{11}+A_{12}Y_o \over A_{21}+A_{22}Y_o}={R_z^2 \over Z_o}

Impedancja układu żyratora obciążonego impedancją Z_o jest odwrotnie proporcjonalna do impedancji obciążenia ze współczynnikiem proporcjonalności równym R_z^2. Jeśli żyrator zostanie obciążony kondensatorem o impedancji operatorowej równej Z_o = 1/sC to impedancja wejściowa układu jest równa

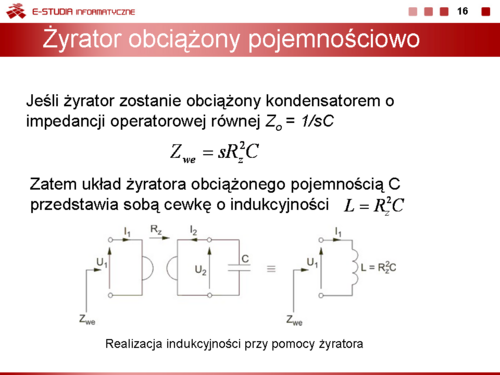

Z_{we}=sR_z^2C

Jest to postać odpowiadająca ogólnemu opisowi impedancji operatorowej cewki Z_L=sL. Zatem układ żyratora obciążonego pojemnością C\, przedstawia sobą cewkę o indukcyjności L\,

L=R_z^2C

Powyższej zależności matematycznej można przyporządkować transformację układową zilustrowaną na rysunku obok.

Żyrator jako czwórnik jest bardzo łatwo realizowalny w praktyce przy wykorzystaniu układów tranzystorowych lub wzmacniaczy operacyjnych. Z tego względu układy wykorzystujące żyratory są powszechnie stosowane w układach elektronicznych (np. filtrach) eliminując z nich cewki, trudno realizowalne w technologii scalonej.


Konwerter ujemno-impedancyjny (NIC)

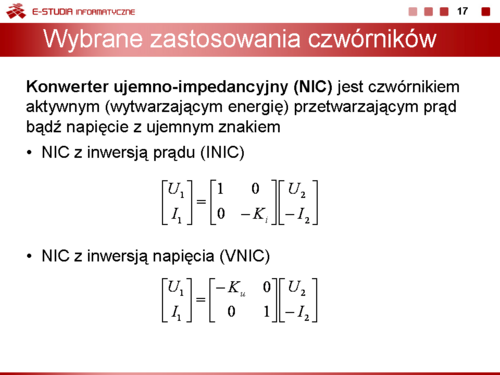

Konwerter ujemno-impedancyjny (NIC) jest czwórnikiem aktywnym (wytwarzającym energię) posiadającym własność przetwarzania prądu bądź napięcia z ujemnym znakiem. Wyróżnia się dwa rodzaje konwerterów ujemno-impedancyjnych

  • NIC z inwersją prądu (INIC)
\begin{bmatrix} U_1 \\ I_1 \end{bmatrix} = \begin{bmatrix} 1 & 0 \\ 0 & -K_i \end{bmatrix} \begin{bmatrix} U_2 \\ -I_2 \end{bmatrix}


  • NIC z inwersją napięcia (VNIC)
\begin{bmatrix} U_1 \\ I_1 \end{bmatrix} = \begin{bmatrix} -K_u & 0 \\ 0 & 1 \end{bmatrix} \begin{bmatrix} U_2 \\ -I_2 \end{bmatrix}


Parametr K\, (K_i dla konwertera ujemno-impedancyjnego prądu oraz K_u dla konwertera ujemno-impedancyjnego napięcia) jest współczynnikiem przetwarzania bądź prądu bądź napięcia. W konwerterze INIC prąd wejściowy jest proporcjonalny do prądu wyjściowego z ujemnym współczynnikiem proporcjonalności –K_i przy niezmienionej wartości napięcia wejściowego. W konwerterze VNIC napięcie wejściowe jest proporcjonalne do napięcia wyjściowego z ujemnym współczynnikiem proporcjonalności –K_u przy niezmienionym prądzie wejściowym.


Konwerter impedancyjny przetwarza impedancję obciążenia w impedancję wejściową z ujemnym znakiem. Rozważmy układ konwertera INIC obciążonego impedancją Z_o, przedstawiony na rysunku obok.

Wykorzystując równania konwertera i uwzględniając równanie opisujące obciążenie U_o=Z_o(-I_2)=U_2 impedancja wejściowa układu dana jest zależnością

Z_{we}={U_1 \over I_1}={U_2 \over -K_i(-I_2)}=-{Z_o \over K_i}

Jak z powyższego równania wynika konwerter ujemno-impedancyjny obciążony impedancją Z_o reprezentuje sobą (z punktu widzenia wejścia) impedancję ujemną -{Z_o \over K_i}. Podobną własność ma konwerter ujemno-impedancyjny napięcia (VNIC).

Cecha ta może być wykorzystana do realizacji rezystancji ujemnej. Mianowicie przyjmując obciążenie konwertera rezystancją Z_o=R_o otrzymuje się impedancję wejściową równą Z_{we}=-R_o/K_i. Należy pamiętać, że ujemna rezystancja zastosowana samodzielnie prowadzi do niestabilności układu (wobec ujemnych wartości rezystancji bieguny układu znajdą się w prawej półpłaszczyźnie). Z tego względu stosuje się ją zwykle w specjalnych połączeniach z innymi elementami obwodowymi zapewniającymi stabilne działanie układu.


Zadania sprawdzjące


Zadanie 10.1

Wyznaczyć macierzowy opis czwórnikowy czwórnika typu \Pi o strukturze podanej na rysunku poniżej.



Rozwiązanie

Układ równań Kirchhoffa opisujących obwód

I_1=Y_1U_1+I_3
I_2=Y_2U_2-I_3
I_3=Y_3(U_1-U_2)

Równania czwórnikowe

I_1=(Y_1+Y_3)U_1-Y_3U_2
I_2=-Y_3U_1+(Y_2+Y_3)U_2

Macierz admitancyjna

\mathbf{Y}= \begin{bmatrix} Y_1+Y_3 & -Y_3 \\ -Y_3 & Y_2+Y_3 \end{bmatrix}



Zadanie 10.2

Wyznaczyć macierz łańcuchową czwórnika odpowiadającego obwodowi z rysunku poniżej. Określić na tej podstawie transmitancję napięciową układu.



Rozwiązanie

Z równań Kirchhoffa dla obwodu otrzymuje się

U_1=Z_1I_1+U_2=Z_1(kI_2-I_2+{U_2 \over Z_2})+U_2
I_1=kI_2-I_2+{U_2 \over Z_2}

Opis łańcuchowy czwórnika

\begin{bmatrix} U_1 \\ I_1 \end{bmatrix} = \begin{bmatrix} 1+{Z_1 \over Z_2} & Z_1-kZ_1 \\ {1 \over Z_2} & 1-k \end{bmatrix} \begin{bmatrix} U_2 \\ -I_2 \end{bmatrix}

Transmitancja napięciowa określana przy założeniu I_2=0 jest równa

T_u(s)={1 \over A_{11}}={Z_2 \over Z_1+Z_2}
