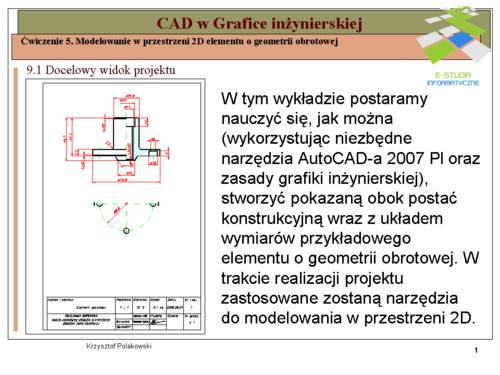

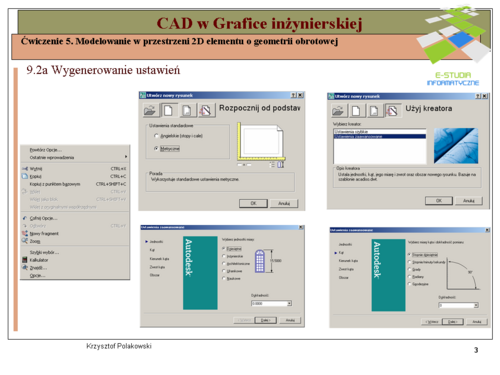

11.2ab Wygenerowanie ustawień rysunku

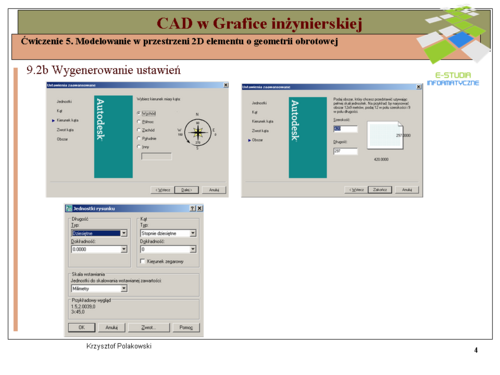

Na początku ustalamy środowisko związane z formatem. Możemy szybko to osiągnąć Oknem uruchomieniowym, które uaktywniamy (np. z menu kursora) poleceniem Opcje: karta System: Opcje ogólne: Uruchomienie: Pokaż okno uruchomieniowe. Po wybraniu z paska Standard ikoną SNowy nowego pliku (albo z menu górnego poleceniem Plik: Nowy...) uruchamiane jest okno Utwórz nowy rysunek. W ustawieniach standardowych wybieramy Metryczne Wskazujemy przycisk Użyj kreatora i wybieramy Ustawienia zawansowane Kreatorem wybieramy jednostki dziesiętne z dokładnością do 4-ch miejsc po przecinku. Następnie ustalamy kąt w stopniach dziesiętnych z dokładnością do całości. Dla kierunku kąta przyjmujemy Wschód. Zwrot kąta ustalamy na Przeciwny do ruchu wskazówek zegara. Obszar ustalamy na 420 na 297 jednostek i przyciskiem Zakończ kończymy ustawienia. Wybrane ustawienia odpowiadają ustawieniom szablonu acadiso.dwt. Z menu górnego poleceniem Format: Jednostki... otwieramy okno dialogowe Jednostki rysunku, w którym w Skali wstawiania wybieramy Milimetry, jako Jednostki do skalowania wstawianej zawartości



Enlarge
Enlarge
Enlarge
Enlarge
Enlarge
Enlarge
Enlarge
Enlarge

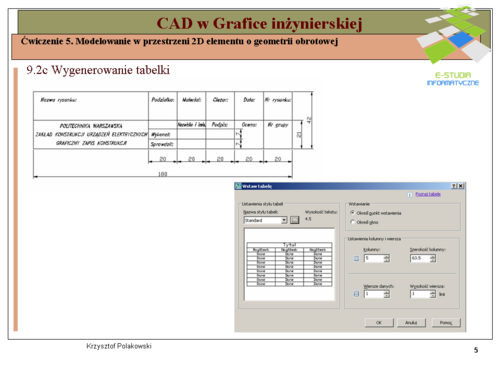

11.2c – j Wygenerowanie tabelki

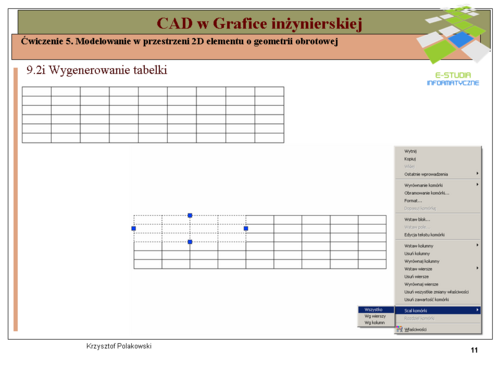

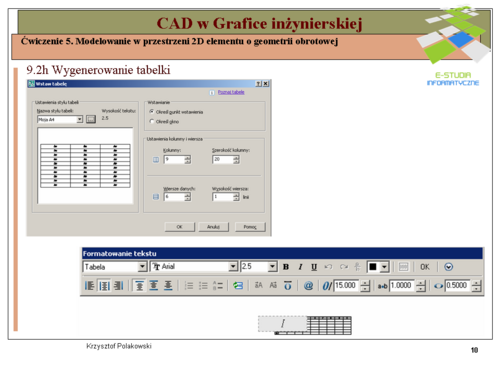

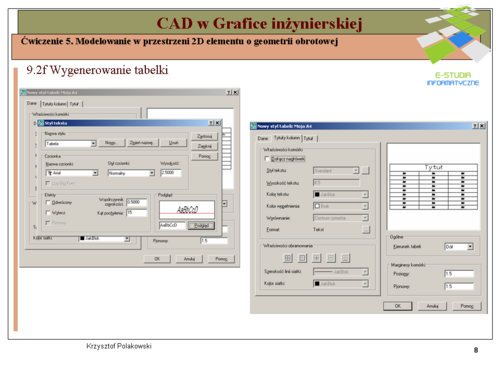

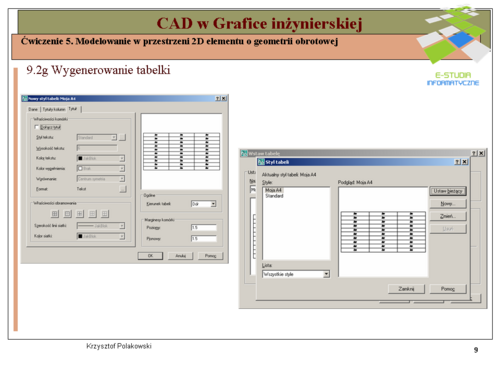

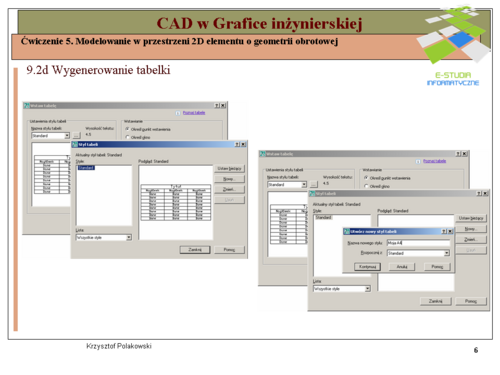

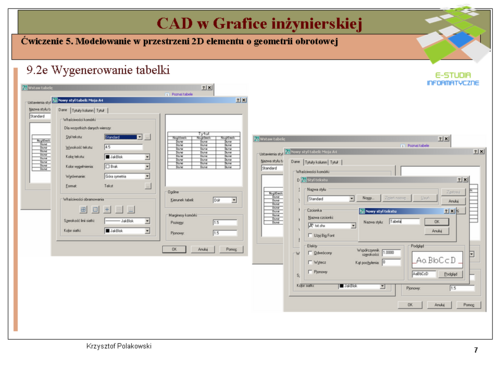

Tabelkę tworzymy zgodnie z wzorcem podanym na slajdzie. Poleceniem z menu górnego Rysuj: Tabela... otwieramy okno dialogowe Wstaw tabelę. Przyciskiem obok Nazwy stylu tabeli: otwieramy okno dialogowe Styl tabeli, w którym wskazujemy przycisk Nowy.... Otwiera się nowe okienko Utwórz nowy styl tabeli, w którym ustalamy Nazwę nowego stylu np. jako Moja A4. Przyciskiem Kontynuuj otwieramy okno Nowy styl tabeli: Moja A4, w którym na początek dobierzemy nowy Styl tekstu. Wskazując przycisk obok stylu tekstu Standard otwieramy okno dialogowe Styl tekstu, w którym przyciskiem Nowy... otwieramy okienko Nowy styl tekstu. Przyjmujemy nazwę Tabela. W stylu tym przyjmujemy czcionkę Simplex.shx o wysokości 2.5, współczynniku szerokości 1 i kącie pochylenia 15. Na karcie Tytuły kolumn odhaczamy Dołącz nagłówek. Podobnie robimy na karcie Tytuł i przyciskiem OK wracamy do okna Styl tabeli, w którym styl Moja A4 ustalamy jako bieżący przyciskiem Ustaw bieżący. Powracamy do okna Wstaw tabelę w którym przyjmujemy 9 kolumn o szerokości 20 i 6 wierszy danych o wysokości 1 linii. Po wskazaniu OK. wstawiamy tabelkę w obszar rysunku. Wstawiona tabelka zgłasza się z możliwością wstawienia tekstu wielowierszowego (Formatowanie tekstu). Wskazujemy dowolny punkt poza tabelką i samą tabelkę poddajemy dalszym czynnościom edycyjnym. Oknem przecinającym wybieramy komórki w 3-ch wierszach i 4-ch kolumnach i następnie korzystając z meny kursora wybieramy polecenie Scal komórki: Wszystko łączymy je w jedną całość. Podobnie robimy z dolnymi komórkami. Podobnie zaznaczamy pozostałe komórki w 3-ch górnych wierszach i scalamy je poleceniem Scal komórki: Wg kolumn. Podobnie scalamy komórki w 2-ch kolumnach i 3-ch wierszach w prawym dolnym rogu. W ten sposób uzyskujemy wymaganą postać graficzną tabeli. Teraz wypełniamy komórki tekstem. Wystarczy kliknąć dwukrotnie w wybraną komórkę i otwiera się edytor tekstowy z pomocą którego wpisujemy wymagany tekst. Współczynnik szerokości liter oraz wyrównanie dobieramy w zależności od potrzeb (w większość napisów justowano Lewo i przyjęto szerokość 1; Nazwisko i imię szerokość 0.5; Politechnika Warszawska... justowanie Symetria i szerokość 0.7, –przechodzenie w tej komórce do następnego wiersza z wykorzystaniem Alt+Enter). Z utworzonej tabeli można zrobić blok poleceniem z menu górnego Rysuj: Blok: Utwórz..., W oknie Definicja bloku przyjmujemy nazwę bloku Tabela; za pomocą przycisku Wybierz obiekty wskazujemy oknem wszystkie elementy okna; punkt wstawiania przyjmujemy w prawym dolnym narożniku tabeli, dodajemy Opis: Tabela rysunkowa, w Ustawieniach przyjmujemy Skaluj proporcjonalnie a jako Jednostki bloku: Milimetry. Tak utworzony blok można wielokrotnie wstawiać do innych plików rysunkowych z pomocą Design Center.



Enlarge
Enlarge
Enlarge

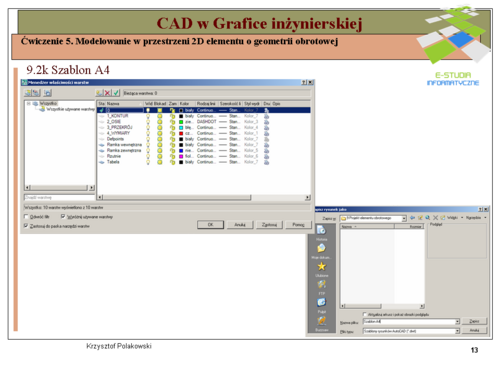

11.2k – m Szablon A4

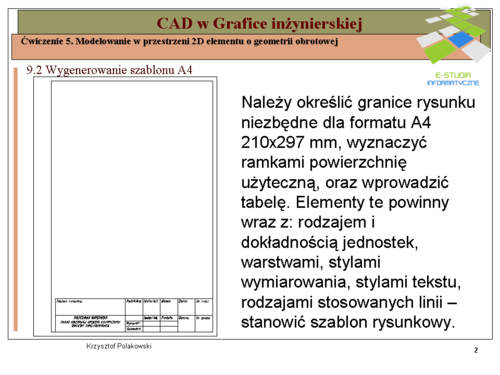

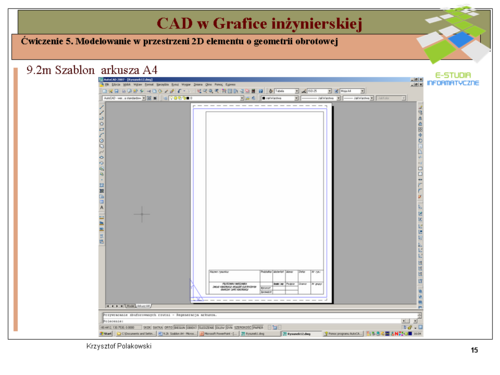

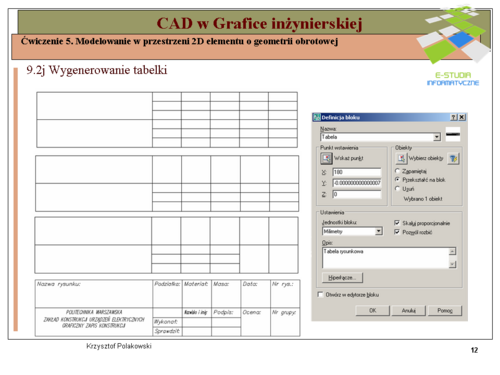

Sprawdzamy, czy mamy ustawiony Globalny Układ Współrzędnych, a następnie poleceniem Rysuj: Prostokąt rysujemy prostokąt wyznaczający format szablonu A4 (210 x 297) mm oraz drugi mniejszy wyznaczający obszar użyteczny arkusza (z lewej margines wynosi 20mm a od pozostałych krawędzi większego prostokąta margines wynosi 5mm). Następnie poleceniem Wstaw: Blok wstawiamy stworzony poprzednio i zapisany w pliku Tabelka.dwg blok Tabela. Menedżerem właściwości warstw (menu górne polecenie Format: Warstwa...) tworzymy odpowiednie warstwy i przypisujemy im odpowiednie cechy, takie jak kolor, rodzaj linii itp. W tym przypadku utworzono warstwy podane na slajdzie 13. Tak utworzony rysunek możemy zapisać poleceniem Plik: Zapisz jako:, które otworzy okno dialogowe Zapisz rysunek jako. W oknie tym pod nazwą Szablon A4 w wybranym folderze zapisujemy jako Plik typu Szablony rysunków AutCAD (*.dwt) stworzony rysunek szablonu. Od tego momentu wygenerowanie nowego pliku rysunkowego (np. ikoną SNowy z paska Standard) umożliwia otwarcie stworzonego szablonu, który zawiera odpowiednie warstwy, obramowania, tabelkę i wszystkie ustawienia środowiska pliku rysunkowego (jednostki, kąty, obszar itp.). Podobnie możemy stworzyć szablon arkusza: Arkusz A4, w którym z pomocą Menedżera ustawień strony możemy dobrać odpowiednią drukarkę umożliwiającą prawidłowy wydruk danego rzutu.



Enlarge
11.3 Wykreślenie osi

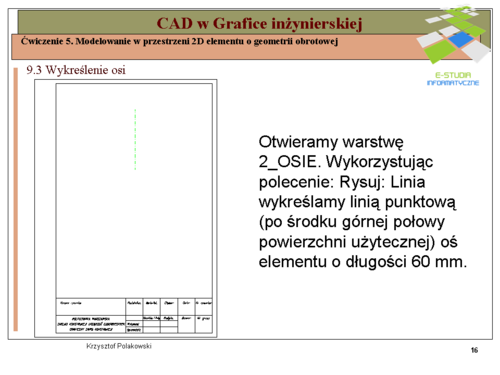

Kiedy już mamy wymagany szablon można rozpocząć tworzenie projektu danego elementu. Ikoną SNowy z paska Standard otwieramy nowy plik, w którym jako szablon przyjmujemy stworzony wcześniej Szablon A4. W obszarze modelu otwieramy warstwę 2_OSIE. Wykorzystując polecenie Rysuj: Linia wykreślamy linią punktową (po środku górnej połowy powierzchni użytecznej) oś elementu o długości 60 mm. Rysunek poleceniem Plik: Zapisz jako... w wybranym folderze zapisujemy pod nazwą Element obrotowy 2D.


Enlarge
11.4 Wykreślenie konturu połowy zarysu zewnętrznego do osi

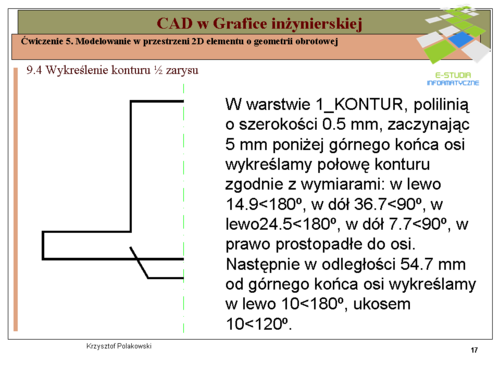

Sprawdzamy, czy w pasku stanu włączone są szczególnie przyciski: Biegun, Obiekt, Śledzenie i Dyn. Sprawdźmy, czy w: Ustawieniach rysunkowych, na karcie: Śledzenie biegunowe, w: Ustawieniach śledzenia względem obiektu, zaznaczony jest przycisk: Śledź używając wszystkich ustawień kątów biegunowych. Na karcie: Lokalizacja względem obiektu, wybrano w: Trybach lokalizacji względem obiektu, takie tryby jak: Koniec, Centrum, Punkt przecięcia i Prostopadły. W warstwie 1_KONTUR, polilinią o szerokości 0.5 mm, zaczynając 5 mm poniżej górnego końca osi wykreślamy połowę konturu zgodnie z wymiarami: w lewo 14.9<180º, w dół 36.7<90º, w lewo24.5<180º, w dół 7.7<90º, w prawo prostopadłe do osi. Następnie w odległości 54.7 mm od górnego końca osi wykreślamy w lewo 10<180º, ukosem 10<120º.


Enlarge
11.5 Ucinanie zbędnych części zarysu zewnętrznego

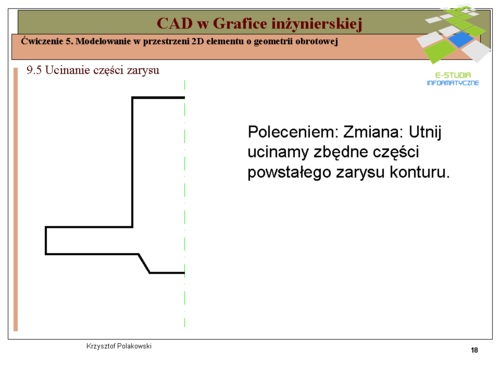

Poleceniem z menu górnego: Zmiana: Utnij (Enter, wybieramy opcję <Wybierz wszystko>), ucinamy zbędne części powstałego zarysu konturu poprzez ich wybór lewym przyciskiem urządzenia wskazującego (myszki).


Enlarge

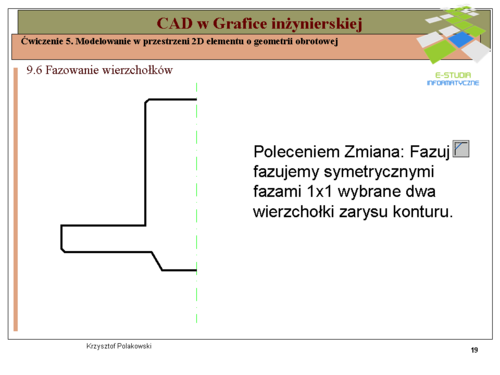

11.6 Fazowanie wybranych wierzchołków zarysu zewnętrznego

Poleceniem z menu górnego: Zmiana: Fazuj fazujemy symetrycznymi fazami 1x1 wybrane dwa wierzchołki zarysu konturu. Po wybraniu polecenia ustalamy fazy poprzez wybór strzałką w dół opcji: Fazy i ustalenie=1 pierwszego wymiaru fazy a następnie takiej samej wartości dla drugiego. Po ustaleniu faz wskazujemy lewym przyciskiem myszki ramiona kąta, którego wierzchołek ma być fazowany


Enlarge
11.7 Zaokrąglanie krawędzi

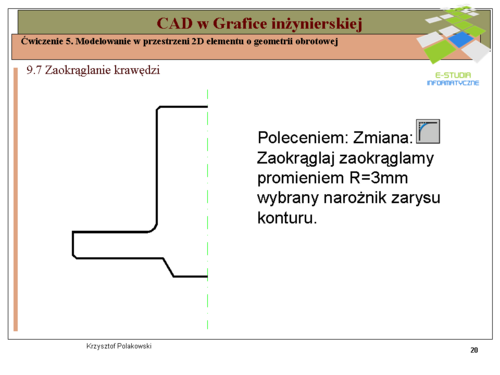

Poleceniem z menu górnego: Zmiana: Zaokrąglaj, zaokrąglamy promieniem R=3mm wybrany narożnik zarysu konturu. Podobnie, jak w przypadku fazowania najpierw ustalamy wielkość promienia zaokrąglenia na 3 jednostki i w końcu wskazujemy ramiona kąta, którego wierzchołek ma być zaokrąglony


Enlarge

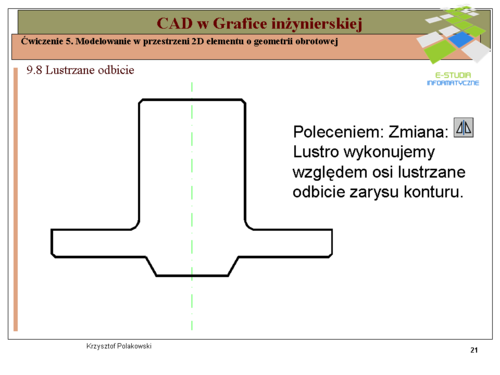

11.8 Lustrzane odbicie

Poleceniem z menu górnego: Zmiana: Lustro wykonujemy względem osi lustrzane odbicie zarysu konturu bez wymazywania kopiowanego tym poleceniem lewego zarysu.


Enlarge
11.9 Uzupełnianie strony ½ widoku

Poleceniem menu górnego: Rysuj: Poliginia po stronie półwidoku dorysowujemy, jak to pokazano na rysunku, brakujące krawędzie zarysu konturu poliginią o szerokości globalnej = 0.5mm.


Enlarge
11.10a Uzupełnianie strony ½ przekroju

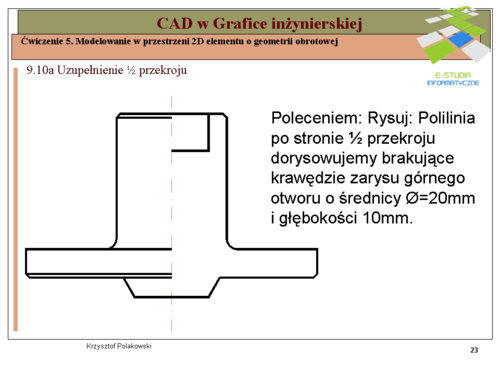

Poleceniem menu górnego: Rysuj: Poliginia po stronie półprzekroju dorysowujemy polilinią o szerokości globalnej = 0.5mm, jak to pokazano na rysunku, brakujące krawędzie zarysu połowy górnego otworu o średnicy Ø=20mm i głębokości 10mm. Zadanie jest proste, gdy włączone są: Śledzenie biegunowe i Lokalizacja względem obiektu. Po zlokalizowaniu górnego końca prawego zarysu przy osi poprzez wskazanie tego końca i poczekanie do pojawienia się napisu Koniec – odsuwamy się o 10<0º w prawo i wskazujemy ten punkt. Następnie ustawiamy się pionowo w dół i wskazujemy punkt o położeniu 10<270º i ostatecznie w lewo w punkcie 10<180º kończymy rysowanie wymaganego zarysu.


Enlarge
11.10b Uzupełnianie strony ½ przekroju

Poleceniem menu górnego: Rysuj: Poliginia po stronie półprzekroju dorysowujemy polilinią o szerokości globalnej = 0.5mm, jak to pokazano na rysunku, brakujące krawędzie zarysu połowy przelotowego otworu o średnicy Ø=14mm. Podobnie, jak przed chwilą wykorzystujemy Ustawienia: Śledzenie biegunowe i Lokalizacja względem obiektu.


Enlarge

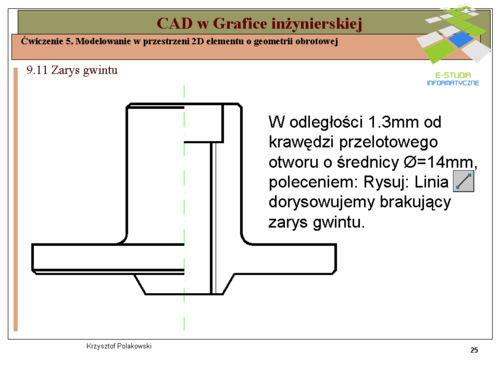

11.11 Zarys gwintu

W odległości 1.3mm od krawędzi przelotowego otworu o średnicy Ø=14mm, poleceniem: Rysuj: Linia dorysowujemy w zalecanym normatywnie uproszczeniu brakujący zarys gwintu.


Enlarge

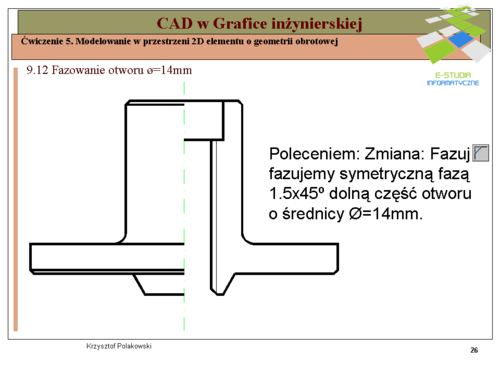

11.12 Fazowanie otworu o średnicy Ø=14mm

Poleceniem z menu górnego: Zmiana: Fazuj fazujemy symetryczną fazą 1.5x45º dolną część otworu o średnicy Ø=14mm. Oczywiście najpierw musimy ustawić fazy = 1.5mm, jak zostało to opisane wcześniej w punkcie 9.6


Enlarge

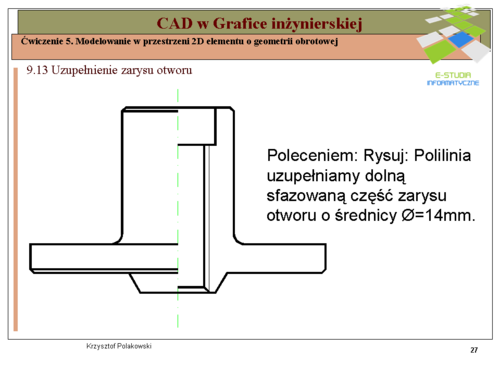

11.13 Uzupełnienie zarysu sfazowanego otworu o średnicy Ø=14mm

Poleceniem: Rysuj: Poliinia uzupełniamy krawędzie połowy dolnej sfazowanej części zarysu otworu o średnicy Ø=14mm


Enlarge
11.14 Wykreślanie osi otworów

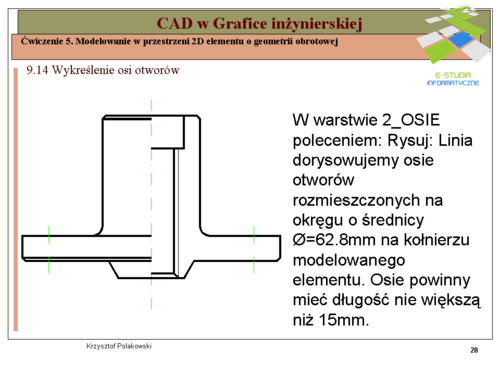

W warstwie 2_OSIE poleceniem: Rysuj: Linia dorysowujemy osie otworów rozmieszczonych na okręgu o średnicy Ø=62.8mm na kołnierzu modelowanego elementu. Osie powinny mieć długość nie większą niż 15mm.


Enlarge

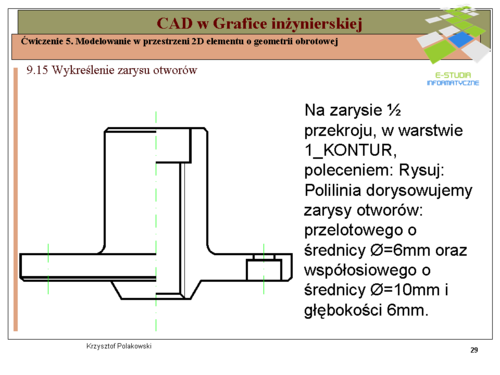

11.15 Wykreślanie zarysu otworów

Na zarysie półprzekroju, w warstwie 1_KONTUR, poleceniem: Rysuj: Polilinia dorysowujemy zarysy otworów: przelotowego o średnicy Ø=6mm oraz współosiowego o średnicy Ø=10mm i głębokości 6mm.


Enlarge
11.16 Kreskowanie

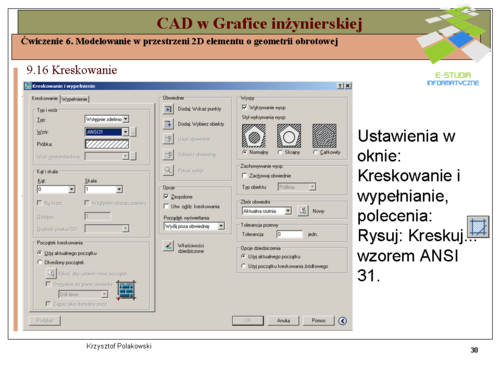

W oknie: stawienia w oknie: Kreskowanie i wypełnianie, polecenia: Rysuj: Kreskuj... ustalamy wzór ANSI 31, Kąt: 0 i Skala: 1. Obwiednie kreskowanych powierzchni będziemy tworzyli z pomocą przycisku: Dodaj: Wskaż punkty, poprzez wskazanie punktów wewnątrz zamkniętych obszarów


Enlarge
11.17 Kreskowanie półprzekroju

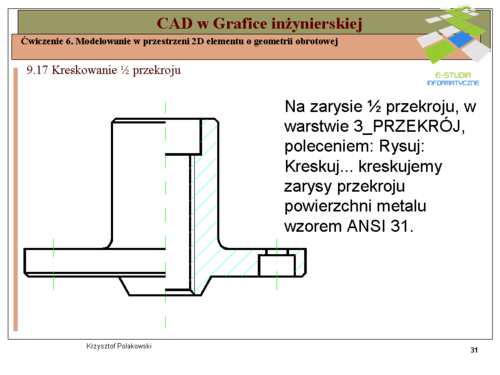

Na zarysie półprzekroju, w warstwie 3_PRZEKRÓJ, poleceniem: Rysuj: Kreskuj... kreskujemy zarysy przekroju powierzchni metalu wzorem ANSI 31.


Enlarge
11.18 Kład otworów

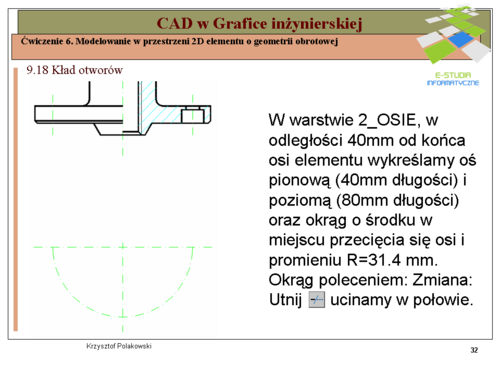

W warstwie 2_OSIE, w odległości 40mm od końca osi elementu wykreślamy poleceniem: Rysuj: Linia, oś pionową (40mm długości) i poziomą (80mm długości) oraz okrąg poleceniem: Rysuj: Okrąg: Środek, promień, o środku w miejscu przecięcia się osi i promieniu R=31.4 mm. Okrąg ten poleceniem: Zmiana: Utnij, ucinamy w połowie pozostawiając dolną połowę


Enlarge

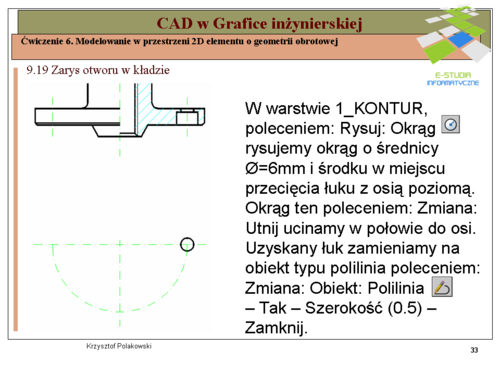

11.19 Zarys otworu w kładzie

W warstwie 1_KONTUR, poleceniem: Rysuj: Okrąg: Środek, promień rysujemy okrąg o średnicy Ø=6mm i środku w miejscu przecięcia łuku z osią poziomą. Okrąg ten poleceniem: Zmiana: Utnij ucinamy w połowie do osi. Uzyskany łuk zamieniamy na obiekt typu polilinia poleceniem menu górnego: Zmiana: Obiekt: Poliliinia. W efekcie uzyskujemy okrąg typu poliliinia. Okrąg poliliinią możemy wykreślić poleceniem: Rysuj: Pierścień


Enlarge
11.20 Polecenie Zmiana: Szyk...

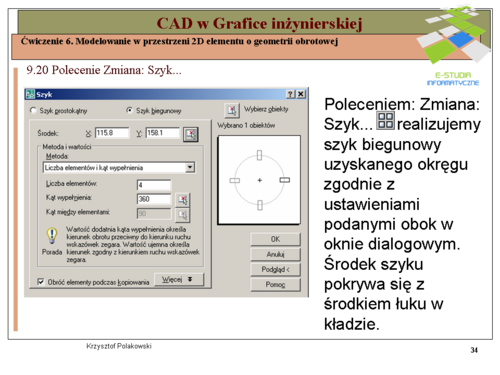

Poleceniem: Zmiana: Szyk... realizujemy szyk biegunowy uzyskanego okręgu zgodnie z ustawieniami podanymi obok w oknie dialogowym. Środek szyku pokrywa się z środkiem łuku w kładzie.


Enlarge
11.21 Postać konstrukcyjna

Uzyskamy szyk otworów pokazanych na slajdzie. Wykorzystując symetrię pokazujemy tylko ½ kładu, a więc eliminujemy górny 4-ty otwór ( po wyborze klawiszem Delete, lub poleceniem: Zmiana: Wymaż ) oraz poleceniem: Zmiana: Utnij ucinamy do osi poziomej połowę 2 - ch okręgów leżących na tej osi.


Enlarge
11.22 Postać konstrukcyjna

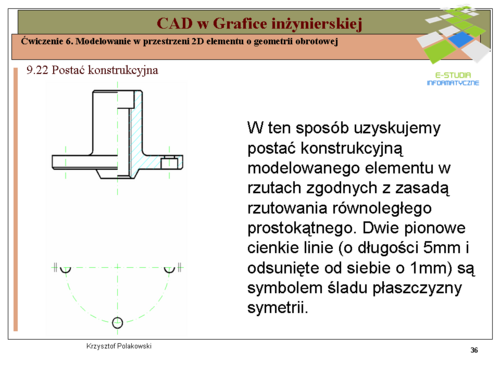

W ten sposób uzyskujemy postać konstrukcyjną modelowanego elementu w rzutach zgodnych z zasadą rzutowania równoległego prostokątnego. Poleceniem: Rysuj: Linia dorysowujemy dwie pionowe cienkie linie (o długości 5mm i odsunięte od siebie o 1mm), które są symbolem śladu płaszczyzny symetrii


Enlarge
11.23 Style wymiarowania

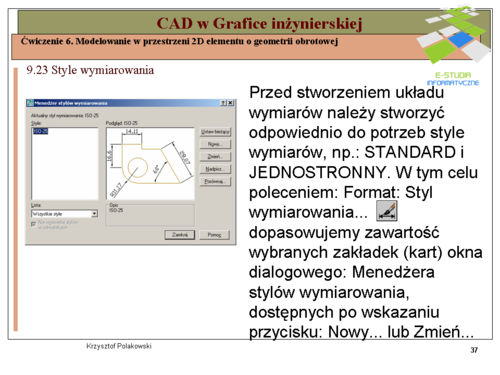

Przed stworzeniem układu wymiarów należy stworzyć odpowiednio do potrzeb style wymiarów, np.: STANDARD i JEDNOSTRONNY. W tym celu poleceniem menu górnego: Format: Styl wymiarowania... opasowujemy zawartość wybranych zakładek (kart) okna dialogowego: Menedżera stylów wymiarowania, dostępnych po wskazaniu przycisku: Nowy... lub Zmień...


Enlarge
11.24a Styl wymiarowania STANDARD

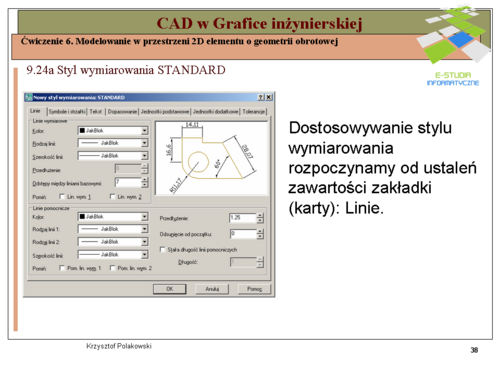

Dostosowywanie stylu wymiarowania rozpoczynamy od ustaleń zawartości zakładki (karty): Linie zgodnie z wartościami podanymi na slajdzie.


Enlarge
11.24b Styl wymiarowania STANDARD

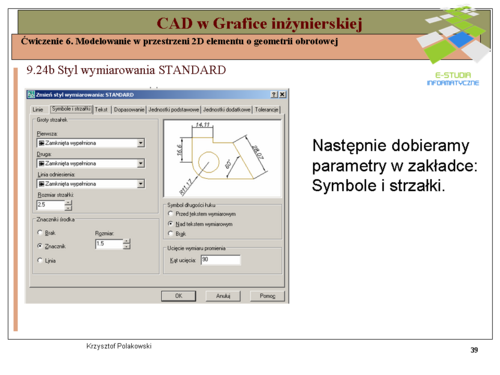

Następnie dobieramy parametry w zakładce: Symbole i strzałki.


Enlarge
11.24c Styl wymiarowania STANDARD

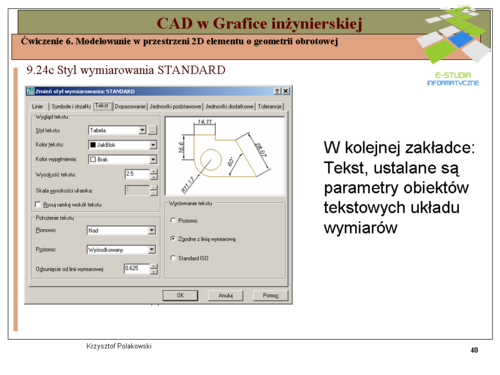

W kolejnej zakładce: Tekst, ustalane są parametry obiektów tekstowych układu wymiarów.


Enlarge
11.24d Styl wymiarowania STANDARD

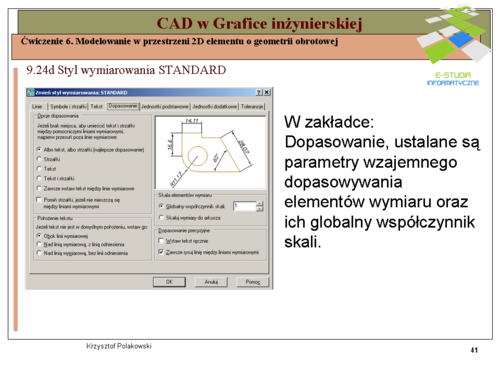

W zakładce: Dopasowanie, ustalane są parametry wzajemnego dopasowywania elementów wymiaru oraz ich globalny współczynnik skali.


Enlarge
11.24e Styl wymiarowania STANDARD

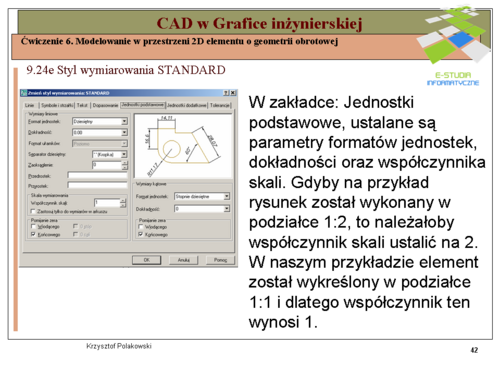

W zakładce: Jednostki podstawowe, ustalane są parametry formatów jednostek, dokładności oraz współczynnika skali. Gdyby na przykład rysunek został wykonany w podziałce 1:2, to należałoby współczynnik skali ustalić na 2. W naszym przykładzie element został wykreślony w podziałce 1:1 i dlatego współczynnik ten wynosi 1.


Enlarge

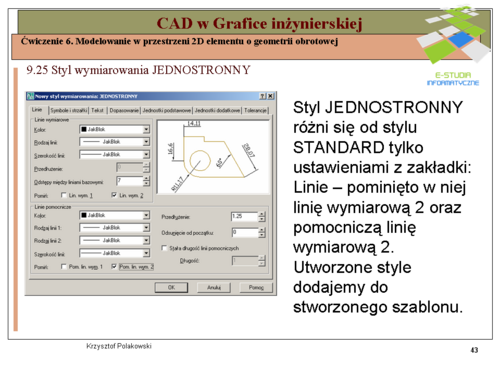

11.25 Styl wymiarowania JEDNOSTRONNY

Styl JEDNOSTRONNY różni się od stylu STANDARD tylko ustawieniami z zakładki: Linie – pominięto w niej linię wymiarową 2 oraz pomocniczą linię wymiarową 2. UWAGA: Utworzone style dodajemy do stworzonego wcześniej szablonu.


Enlarge
11.26 Układ wymiarów

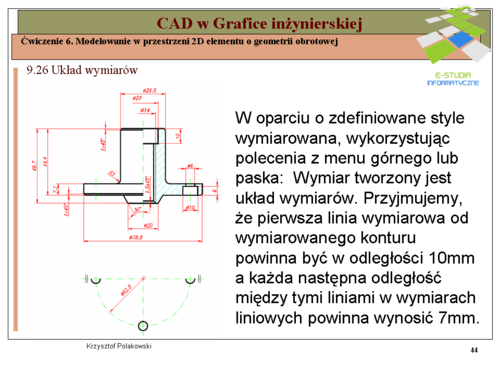

W oparciu o zdefiniowane style wymiarowana, wykorzystując polecenia z menu górnego lub paska: Wymiar tworzony jest układ wymiarów. Przyjmujemy, że pierwsza linia wymiarowa od wymiarowanego konturu powinna być w odległości 10mm a każda następna odległość między tymi liniami w wymiarach liniowych powinna wynosić 7mm.


Enlarge
11.27 Tabela rysunkowa

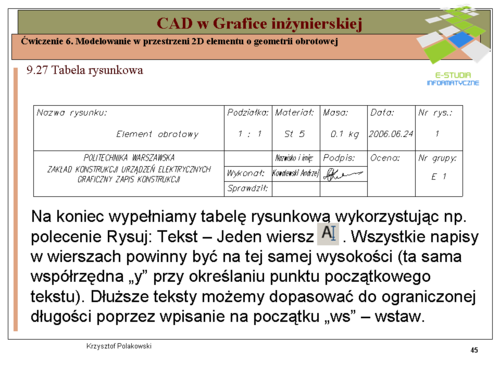

Na koniec wypełniamy tabelę rysunkową wykorzystując np. polecenie Rysuj: Tekst, Jeden wiersz. Wszystkie napisy w wierszach powinny być na tej samej wysokości (ta sama współrzędna Y przy określaniu punktu początkowego tekstu). Dłuższe teksty możemy dopasować do ograniczonej długości poprzez wpisanie na początku polecenia ws – wstaw.


Enlarge
11.28 Projekt końcowy

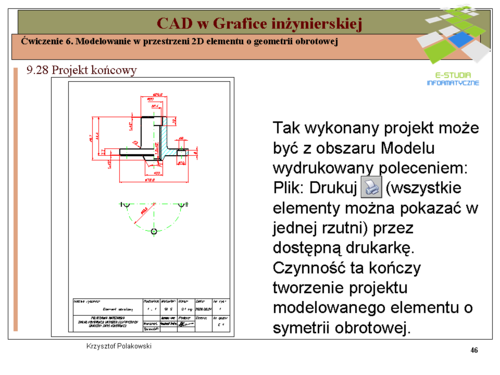

Tak wykonany projekt może być z obszaru Modelu wydrukowany (wszystkie elementy można pokazać w jednej rzutni) przez dostępną drukarkę poleceniem z menu górnego: Plik: Drukuj. Czynność ta kończy tworzenie projektu modelowanego elementu o symetrii obrotowej.
